Estándares
IEC 60068-2-75 Pruebas ambientales – Parte 2: Pruebas – Prueba Eh: pruebas con martillo, IEC 60068-2-63, IEC 62262 Grado de protección proveído por espacios cerrados para equipos eléctricos contra impactos mecánicos (código IK), IEC 60439-5 aparellaje eléctrico de bajo voltaje - Parte 5: requerimientos específicos para la distribución de energía de instalaciones en redes públicas.
Función
La función de este dispositivo es controlar la fuerza de impacto mecánico de gabinetes electricos y otras láminas de metal o chapas destinadas para artefactos tales como gabinetes eléctricos, tableros de cables de subestaciones o cajas de conexión de cables.
Muestra para prueba
Las coberturas de gabinetes eléctricos, tableros de cables de subestaciones o cajas de conexión de cables y similares.
Características

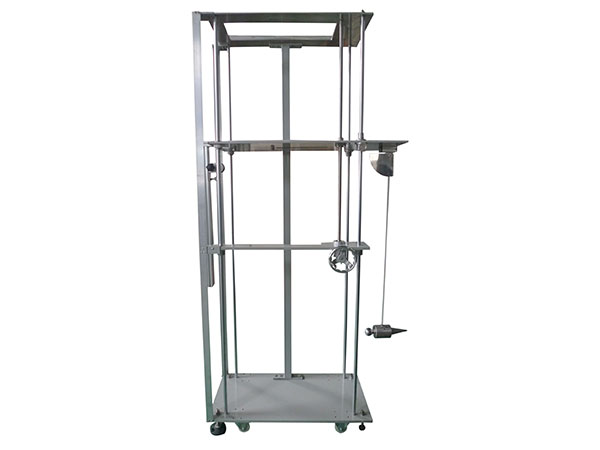

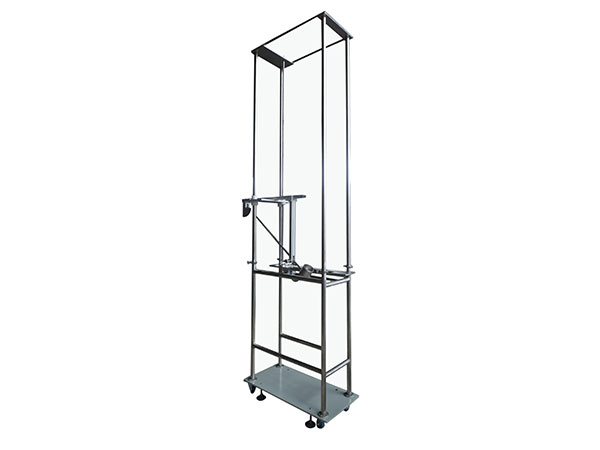

El equipo utiliza una estructura automóvil que puede moverse hacia la izquierda, derecha, hacia adelante y atrás. Adicionalmente se puede ajustar los puntos de impacto superiores e inferiores entre 0° y 90°. Consta de un pendulo de bajo consumo para pruebas desde 2J hacia abajo.
Especificaciones técnicas
| Modelo | ||
| Pendulo | Longitud: 1000mm; diámetro externo: 9mm; espesor de las paredes de las tuberías de acero: 0.5mm. Composición de la masa equivalente con el elemento de impacto. | |
| Punto de impacto | Puntos superiores e inferiores ajustables, recorrido de entre 200 y 1200mm. La altura puede ser personalizada. | |

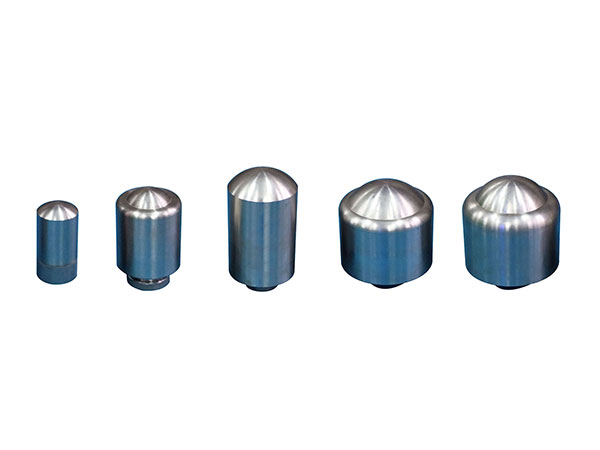

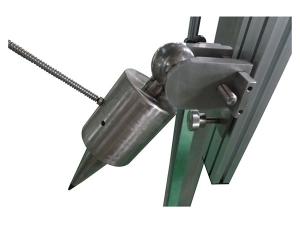

| Elemento de impacto | 2,5,10,20, 50J impact hammer Martillo de impacto de 2, 5, 10, 20 y 50J. | Martillo de impacto de cuerno de 5kg |
| Altura de caída | Visualización en escala | |
| Método de desenganche | Mecánico | |
| Dimensiones | 1300*500*2300mm | |
Tabla de energía de impacto, masa equivalente y altura de caída
| Energía/J | 2 | 5 | 10 | 20 | 50 |
| Masa equivalente/kg | 0.5 | 1.7 | 5 | 5 | 10 |
| Altura de caída±1%mm | 400 | 300 | 200 | 400 | 500 |
| Notas: 1. Ver nota en IEC 60068-2-75 3.2.2 2. En esta parte, la energía (J) se calcula tomando la aceleración estándar debido a la gravidad de la Tierra (g), redondeada al número entero más cercan, que en este caso es 10m/s. |
|||||
