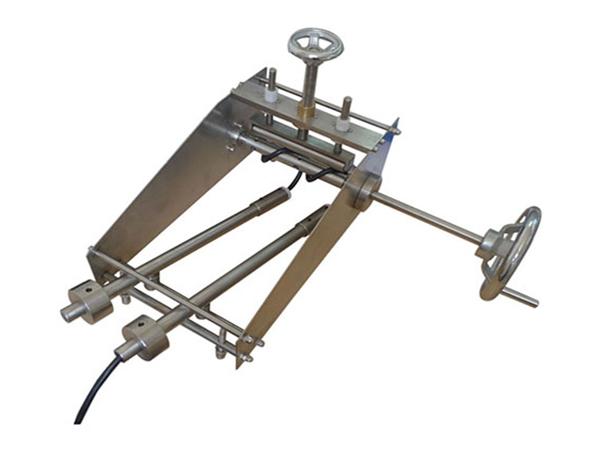

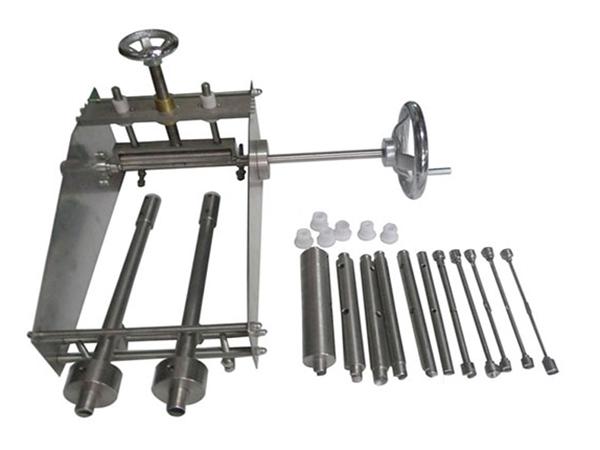

Aparato para pruebas de torsión en frío

Estándar:
IEC60811-1-4 cláusula 8.1 y 8.2, métodos communes para aislamiento y envainado de materiales de cables eléctricos y ópticos – Partes 1-4: métodos de aplicación general – pruebas a bajas temperaturas.

Función:

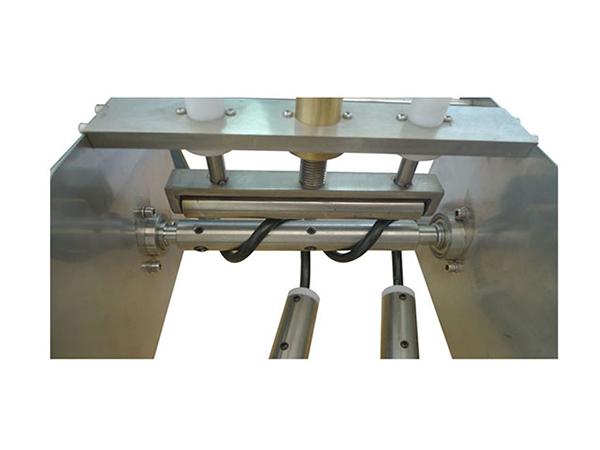

el aparato para pruebas de torsión en frío está diseñado para trabajar con cables de un diámetro de hasta 12,5 mm o cables planos con una dimensión de eje mayor de hasta 20 mm. El equipo se utiliza para medir la resistencia de cables al ser doblados a bajas temperaturas.

Muestra de prueba:
cables con un diámetro de hasta 12,5 mm o cables planos.

Parámetros:
Estaciones: 2
Diámetro de las muestras: Φ2,5 mm~12,5 mm
Número de vueltas: de 2 a 10 turns.

La cantidad de vueltas se especifica en la siguiente tabla:

Diámetro total (d) de la pieza de prueba (mm) Número de vueltas
D≤2.5 10
2,5﹤d≤4,5 6
4,5﹤d≤6,5 4
6,5﹤d≤8,5 3
8,5﹤d 2

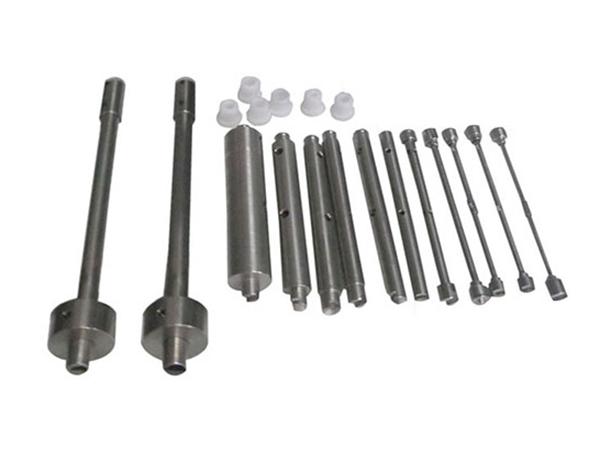

Condiciones de la prueba: el diámetro del mandril deberá ser de entre 4 y 5 veces el diámetro de la pieza de prueba. Medidas del equipo estándar con mandril: Ф4、Ф5、Ф6、Ф7、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф24、Ф37.5mm
Velocidad de rotación: 5S/vuelta, control manual.
Diámetro de la tubería: Ф3,5、Ф6、Ф10、Ф12 y Ф16mm, cada una de las dos piezas.
