Estándares
Estándar IEC 60695-11-5 para pruebas con equipos de llama fina.
Función
El objetivo de este dispositivo es simular una llama pequeña que pudiera resultar del funcionamiento defectuoso de un artefacto para evaluar la protección contra incendios de dicha máquina.
Muestra para prueba
Electrodomésticos de bajo voltaje, varios tipos de iluminación, herramientas eléctricas, motores eléctricos, instrumentos eléctricos, diferentes tipos de componentes eléctricos, aislantes, plásticos y otros tipos de materiales inflamables.
Características

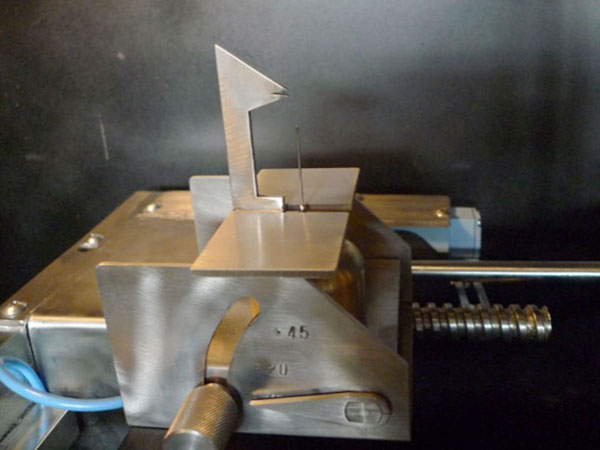

El controlador de llama fina consta de un mechero con forma de aguja de Ф0.9mm que suministra al equipo con gas butano y dispone de una inclinación de 45°. El dispositivo determina si el artefacto bajo análisis es propenso a incendiarse analizando el tiempo posible de combustión y su tamaño.
Especificaciones técnicas
| Modelo | ||
| Voltaje | 220V/50Hz | 220V/50Hz |

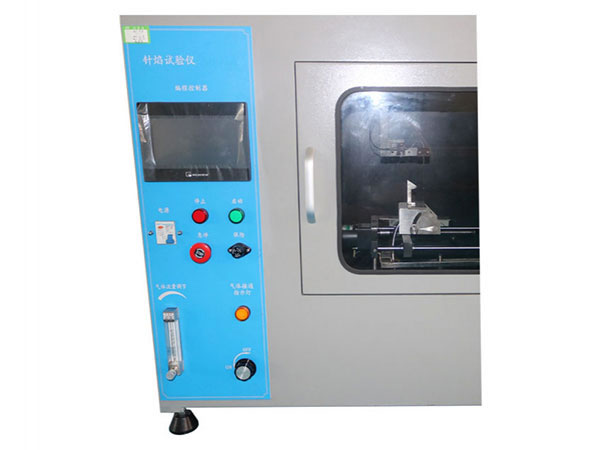

| Operación | De operación eléctrica a través de botones. | CLP con pantall de operación táctil a color de 7 pulgadas. Incluye control remoto infrarojo. |
| Cámara de combustión | Taladro interior φ0.5mm ± 0.1mm , OD ≤φ0.9mm , L ≥ 35mm, acero inoxidable | |
| Gas | >95% gas butano o propano (se puede utilizar el gas de encendedores de mano) | |
| Altura de la llama | Valor ajustable de 12±1mm (incluye indicador para la altura) | |
| Requerimientos para el calentamiento de la llama | Desde 100°°±5°C hasta 700°±3°C. Los tiempos para los valores estándares deben estar dentro del rango de 23.5S±1seg. | |
| Ángulo de combustión | Inclinación para pruebas de 45°. El ángulo también puede ser vertical si se ajusta la altura de la llama. | |
| Bandeja | Un papel de seda de 12 a 30g/m³ recubre una tabla de 10mm de espesor y distancia de 200±5mm por debajo de la muestra de prueba. | |
| Cronómetro/Combustión sostenida | De 0 a 9999X0.1seg. | |
| Distancia de medición de la temperatura | La distancia entre el mechero central y la muestra para prueba es de :8±1mm | |

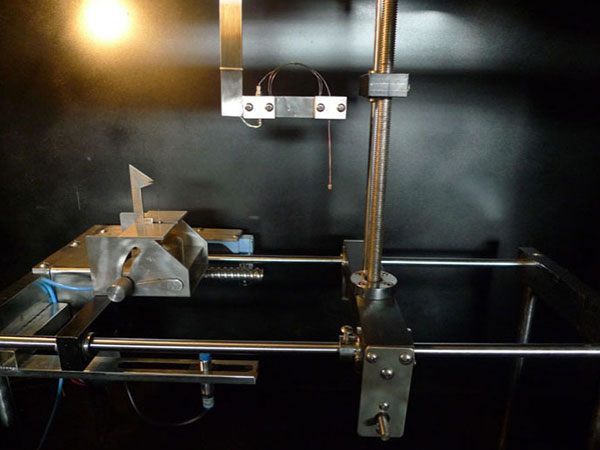

| Calibrado de la temperatura | Cabeza de cobre para medición de temperatura: Φ4±0.01mm | |
| Termocupla para temperatura: utiliza el modelo de termocupla estadounidense Omega con revestimiento de φ0.5 y cable K-Termocupla de níquel-cromo/níquel-aluminio. Resistencia de temperatura máxima de 1100°. | ||
| Distancia de medición de la temperatura: 6±0.5mm | ||
| Control del volumen de aire | La altura de la llama se puede ajustar a través del control de volumen de aire. | |
| Procedimiento de la prueba | De control automático y tubo de escape independiente. | |
| Iluminación | El equipo dispone de iluminación en la cámara de pruebas con su propio control. | |

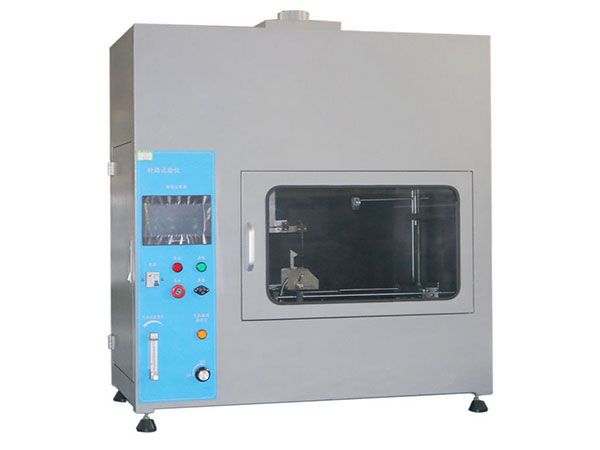

| Cámara de pruebas y dimensiones | Cubo de fondo negro yogon de >0.5 con ventilador aspirante de 1100*550*1200mm; peso de 130kg. | |
