Estándares
UL 94, IEC 60695-11-2, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10 y IEC 60695-11-20.
Función
La función de este dispositivo es simular la influencia de llamas en estado inicial en componentes eléctricos, tal como ocurriría con fuego real, para determinar el lugar donde comenzaría el fuego. Está diseñado principalmente para materiales plásticos y otros componentes no metálicos. Adicionalmente, el equipo puede ser empleado en las pruebas de combustión horizontal/vertical de la característica de combustión relativa de plásticos de espuma cuya densidad no es menor a 250kg/m, todo de acuerdo al método de prueba ISO 845.
Características

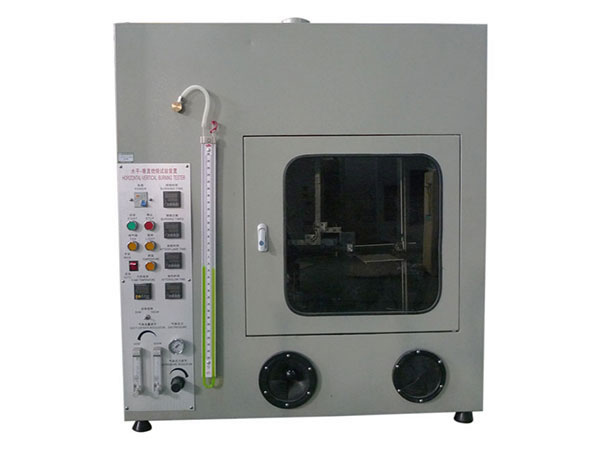

Esta sserie de productos dispone de un sistema integrado de ignición. El sistema incluye indicadores multifuncionales para medir las llamas, cajas de acero inoxidable, ventanas de observación grandes, indicadores digitales importados de alta precisión y un diseño atractivo a la vista.
Especificaciones técnicas
| Modelo | |||
| Voltaje | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| Energía | 50W o 500W | 50W y 500W, interruptor doble. | 50W y 500W, interruptor doble. |

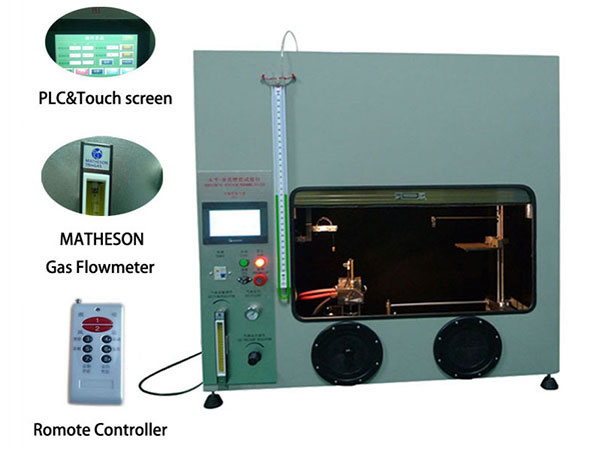

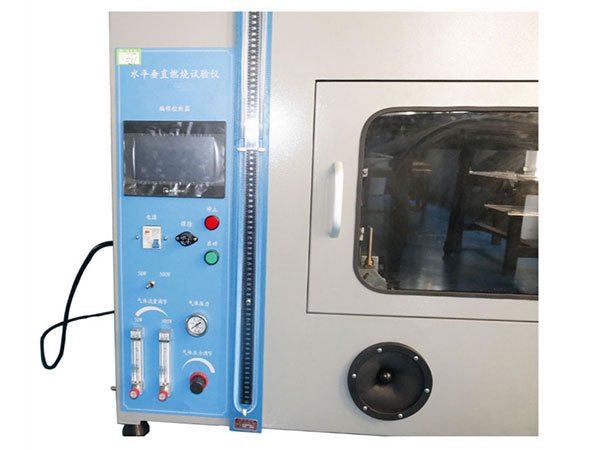

| Operación | Control eléctrico a través de botones. | Control eléctrico a través de botones. | CLP con pantalla de operación táctil a color de 7 pulgadas y control remoto infrarojo incluído. |
| Quemador de chorro de aire | IEC 60695-11-3/IEC 60695-11-4/10, UL 94, diámetro interno:Φ9.5±0.3mm, longitud:100mm, hecho de cobre. | ||
| Presión del gas | 0.1MPa | ||
| Caudal de gas | 50W:105±5ml/min o 18±1mm; 500W:965±30ml/min o 117±3 mm, posibilidad de ajustar el caudalímetro. | ||
| Indicador de presión tipo U, presión de columna de agua trasera y altura | 50W:10mm; 500W:125±5 mm | ||
| Ángulo de prueba | 50W: 0°,45°; 500W: 20° | ||
| Tiempo de quemado | De 0 a 9.999x0.1seg. Posibilidad de preestablecer valores. | ||
| Veces | De 0 a 9.999 veces. Posibilidad de preestablecer valores. | ||
| Llama residual | De 0 a 9.999 x0.1seg. Se puede mostrar. | ||

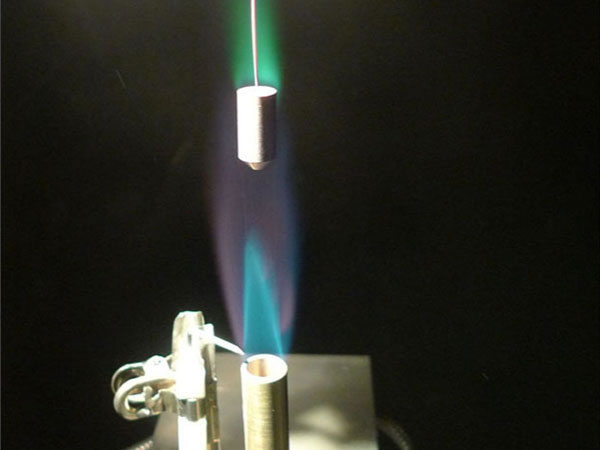

| Calibrado de la llama de prueba | Cabeza de cobre para medición de temperatura: 50W: Ф5.5mm±0.01mm, peso antes de perforación 1.78±0.01g; 500W:Ф9mm±0.01mm, peso antes de perforación 10±0.05g. | ||
| Termocupla: utiliza el modelo de termocupla estadounidense Omega con revestimiento de φ0.5 y cable K-Termocupla de níquel-cromo/níquel-aluminio. Resistencia de temperatura máxima de 1100°. | |||
| Distancia entre el puerto del mechero bunsen y la cabeza de cobre para medición de temperatura: 50W: 10±1 mm; 500W: 55±1 mm | |||
| Altura de la llama: 50W: 20±2mm (no hay llama interna o externa); 500W: Llama interna: 40±2mm, Llama exterior: 125±10mm | |||
| Temperature rise time from100±2°to 700°±3°50W: 44±2S; 500W: 54±2S Tiempo de subido de temperatura de 100±2° a 700°±3°50W: 44±2S; 500W: 54±2seg. | |||
| Iluminación | Cámara de pruebas equipada con iluminación y su respectivo control. | ||

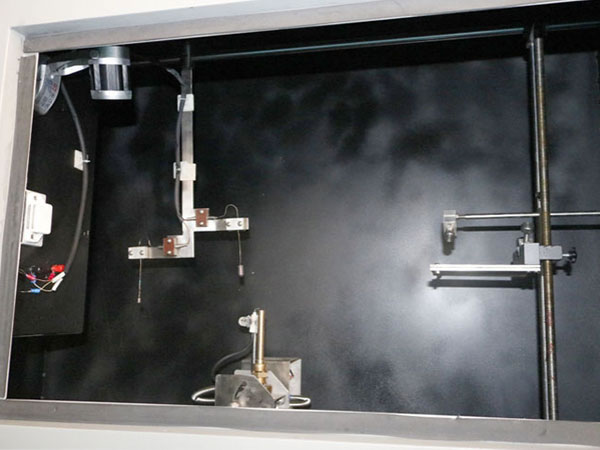

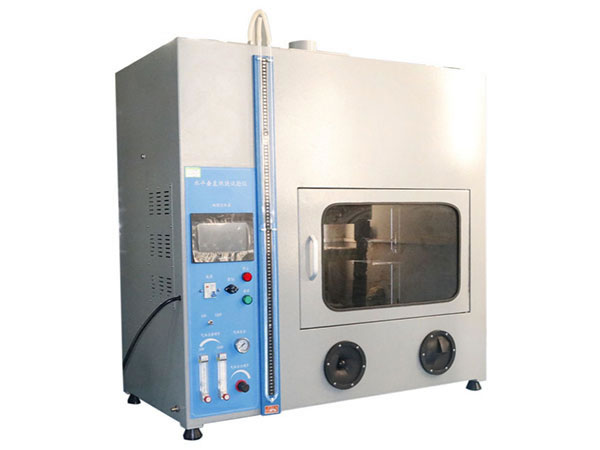

| Dimensiones de la cámara | Cubo de >0.75 de paredes interiores negras con ventilador aspirante. Dimensiones: 1100*550*1200mm, 140kg. | ||
