Estándares:
IEC 60112-2009, UL 746A, IEC 60335-1, IEC 60598-1 y ASTM D3638-92.
Función:
El controlador de rastreo de fugas se utiliza para controlar la resistencia por uso de la función de rastreo de superficies de material aislante bajo la influencia combianada de agentes tales como la electricidad o humedad o medios contaminados. En pocas palabras, su función es realizar una comparación entre el índice de rastreo (CT1) y el índice de resistencia eléctrica (PT1).
Muestra para prueba:
Equipo de iluminación, electrodomésticos de bajo voltaje, motores eléctricos, conectores eleéctricos, máquinas-herramienta, herramientas eléctricas, instrumentos eléctricos, varios tipos de equipos tecnológicos, materiales aislantes, plasticos técnicos y accesorios industriales.
Características:
desde la altura requerida (35mm) con el voltaje producido entre los electrodos de platino (2mm×5mm) en la superficie del material aislante en el tiempo requerido (30seg). De este modo, el usuario puede evaluar la resistencia por uso de la función de rastreo de materiales aislantes sólidos bajo la influencia de los agentes mencionados anteriormente. A continuación se detalla el proceso de la prueba de rastreo de fugas (o prueba de índice de rastreo): el líquido conductor (0.1%NH 4 CL) de volumen requerido debe caer
Especificaciones técnicas
| Modelo | LT-1(0.1m³) | LT-2(0.5m³) | LT-3(0.5m³) (Pantalla táctil) | ||
| Voltaje | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA | ||
| Operación | Operación eléctrica a través de botones | Operación eléctrica a través de botones | CLP con pantalla de operaciones táctil a color de 7 pulgadas con control remoto infrarojo |
||
| Voltaje de prueba | Valor ajustable de 0 a 600V con precisión de 1.5%. | ||||
| Dispositivo de cronometraje | 9.999X0.1seg | ||||

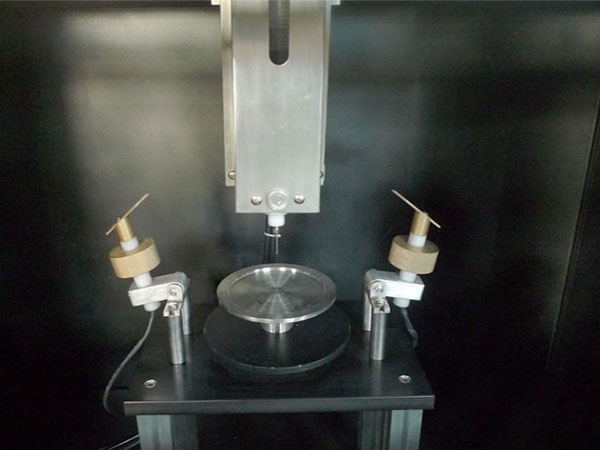

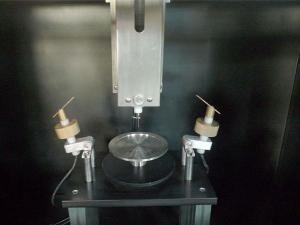

| Electrodo | Electrodo de platino y vara conectora de cobre. | ||||
| Tamaño: (5±0.1)×(2±0.1)×(≥12)mm, inclinación de 30°. Redondeo de punta: R0.1mm | |||||

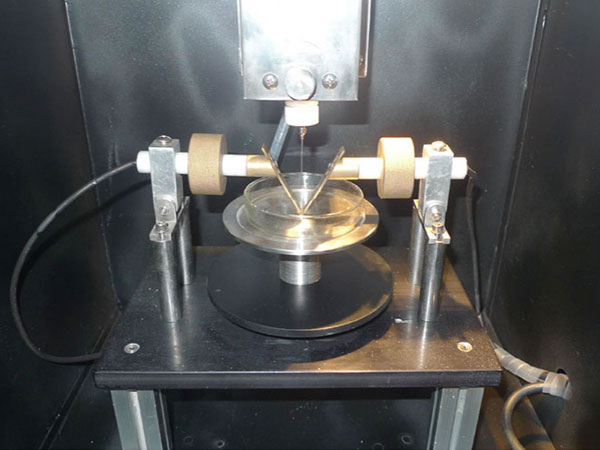

| Posición relativa del electrodo | Ángulo incluído de 60°±5°, distancia de 4±0.1mm. | ||||
| Presión del electrodo | 1.00N±0.05N(visualizador digital opcional) | 1.00N±0.05N(visualizador digital opcional) | 1.00N±0.05N, visualización a través de pantalla táctil. |
||
| Líquido | El intervalo de caída del líquido es de 30±5S, con visualización digital. Los valores pueden ser preestablecidos. |
||||
| Altura: 35±5mm | |||||

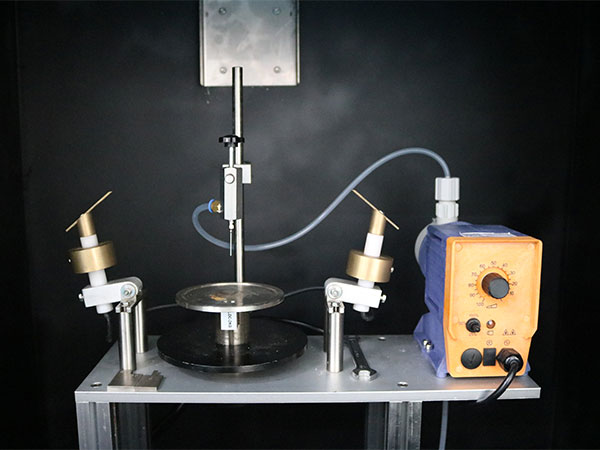

| The number of drips:0-9999 times, can be preset, the volume size of the dripping liquid is controlled by the imported micro pump within 50 ~ 45 drips /cm³ Cantidad de veces que el líquido caerá: de 0 a 9.999 veces. El valor puede ser preestablecido y el volumen del líquido controlado mediante la micro bomba importada, con valores de entre 50 y 45 gotas/cm³ | |||||
| Resistencia del líquido de prueba | Líquido A: 0.1%NH4CI, 3.95±0.05Ωm. Líquido B: 1.7±0.05Ωm |
||||
| Tiempo-retraso del circuito | 2±0.1S en corrientes de 0.5A o más. | ||||
| Presión de caída de circuito corto | 1±0.1A 1％, presión de caída de un máximo de 8% | ||||
| Velocidad del viento | 0.2m/s | ||||
| Rquerimientos espaciales | Se requiere una temperatura de entre 0 y 40°C, humedad relativa ≤80%. El equipo no debe estar expuesto a vibraciones ni gases corrosivos. |
||||
| Dimensiones y peso | Altura*Ancho*Profundidad= 700×1000×450mm, alrededor de 80kg. |
Altura*Ancho*Profundidad= 1100×1200×550mm, alrededor de 130kg. | Altura*Ancho*Profundidad= 1100×550mm, alrededor de 130kg. ×1200 |
||
