Estándares
Estándares IEC 60695-2-10, IEC 60695-2-13 y UL 746A.
Función
La finalidad de este dispositivo consiste en simular condiciones de tensión térmica, tales como sobrecarga o probabilidades de ignición, para componentes incandescentes o generadores de calor y evaluar así sus probabilidades de prenderse fuego. Está destinado para varios artefactos eléctricos, tales como electrodomésticos y una variedad de materiales inflamables sólidos. El equipo tambien se utiliza en las pruebas de ignición sin fuego para controlar la temperatura inicial y el índice de combustión de filamentos incandescentes.
Muestra para prueba
Equipos eléctricos, incluyendo sus diversas partes y componentes, materiales aislantes para componentes eléctricos y otros materiales combustibles.
Características

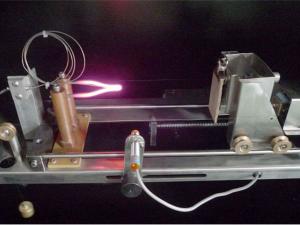

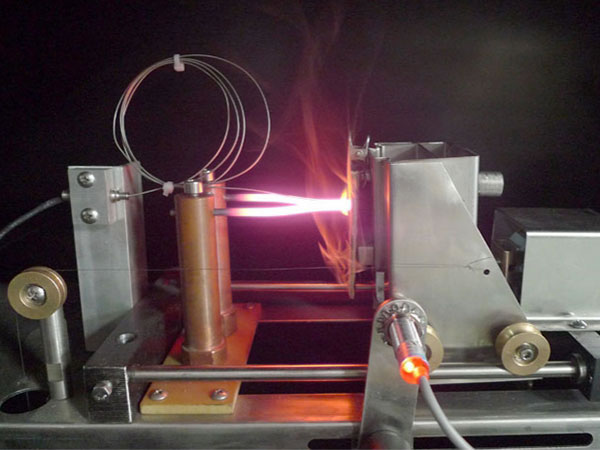

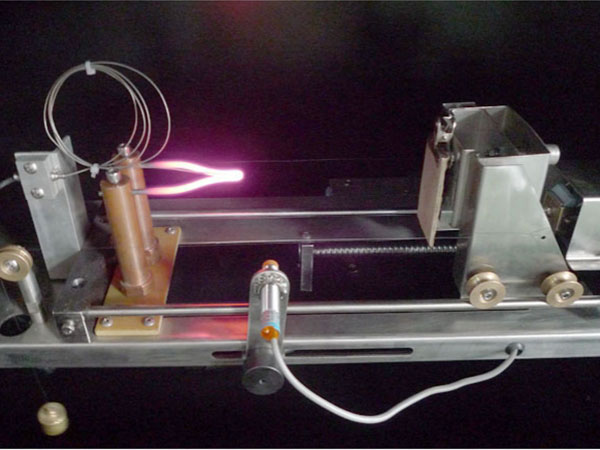

Principio de prueba: se debe calentar el filamento incandescente del cual se requiere su material y forma (Ni77/Cr20) a temperaturas de prueba de entre 550 °C y 960 °C durante un minuto usando el controlador de filamento incandescente de corriente intensa. Luego se aplicará una presión de 0.95N para quemar la muestra durante 30 segundos. Una vez completado el proceso, el usuario podrá determinar el peligro de incendio de la muestra para prueba de acuerdo a si esta se incendió, y en caso de que se haya prendido fuego, a la duración de la combustión. El equipo se puede usar para pruebas de ignición, pruebas de temperatura de ignición de filamento incadescente (TIFI), pruebas de combustión e índice de combustión (ICFI), pruebas con materiales aislantes y otros materiales combustibles sólidos.
Especificaciones técnicas (mm)
| Modelo | ||
| Voltaje | 220V/50Hz | 220V/50Hz |

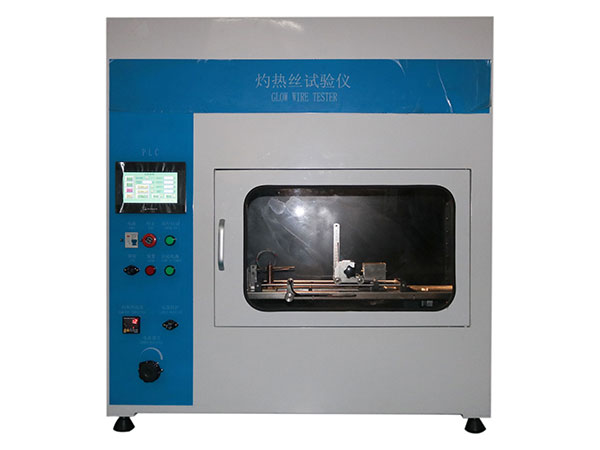

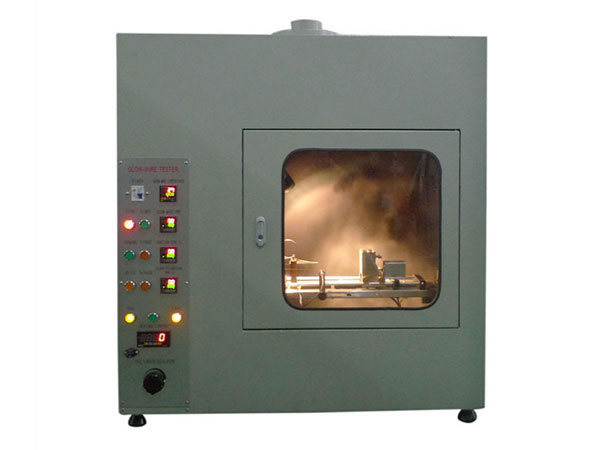

| Operación | Operación eléctrica a través de botones | CLP con pantalla de operación táctil a color de 7 pulgadas con control remoto infrarojo incluído. |
| Filamento incandescente | Ф4mm ± 0.04mm (> 77 % Ni/20 ± 1 % Cr) Forma del anillo estándar especial, de posición vertical. | |
| Presión de la muestra en el filamento incandescente | 0.95N±0.1N | |
| Profundidad máxima de calentamiento | 7mm ± 0.5mm | |
| Velocidad de movimiento de la muestra | 10mm /seg ~ 25mm /seg | |
| Calibrado de la temperatura | Calibrado de la temperatura:960°±10°C, el cable se calienta mediante un proceso eléctrico. | |
| Termocupla: termocupla RS importada de revestimiento de 1mm de níquel-cromo/níquel/níquel-aluminio. Resistencia de temperatura máxima de 1100° | ||
| Envoltura de aluminio: pureza de 99.8%; área cubierta: 2m²; espesor: 0.06mm | ||
| Bandeja | Un papel de seda de 12 a 30g/m³ recubre una tabla de 10mm de espesor y distancia de 200±5mm por debajo de la muestra de prueba. | |

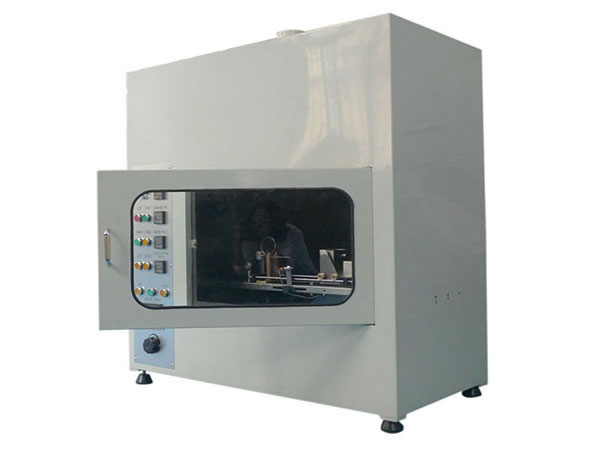

| Cámara de pruebas | Cubo de >0.5. La distancia a la quela muestra está ubicada del interior de la caja es mayor a 100mm. El fondo es negro yogon y la iluminación de fondo de ≤ 20Lx. Incluye ventilador aspirante. | |
| Tiempo de prueba | 30seg±1seg | |

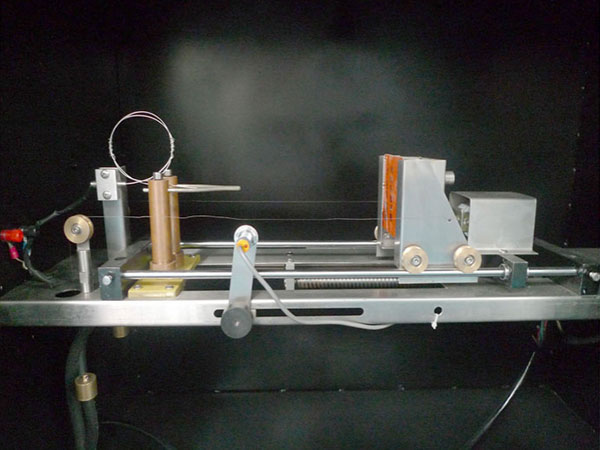

| Procedimiento de la prueba | La muestra se opera a través de la cabina. La cabina regresará automáticamente una vez que el filamento haya ingresado la muestra de prueba de 7mm. | |

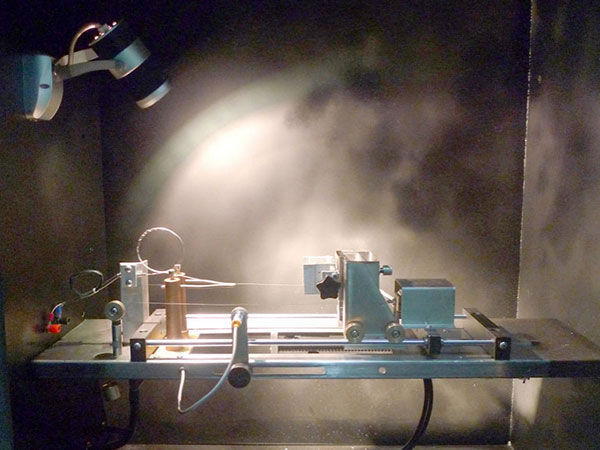

| Iluminación | Cámara de pruebas equipada con iluminación y su respectivo sistema de control. | |
| Dimensiones | 1100*550*1200mm, 140kg | |
