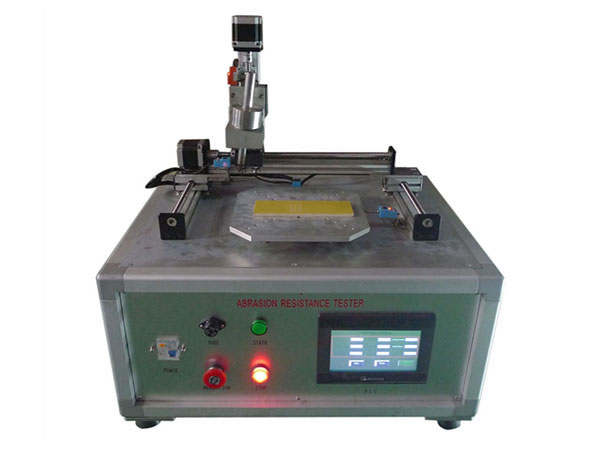

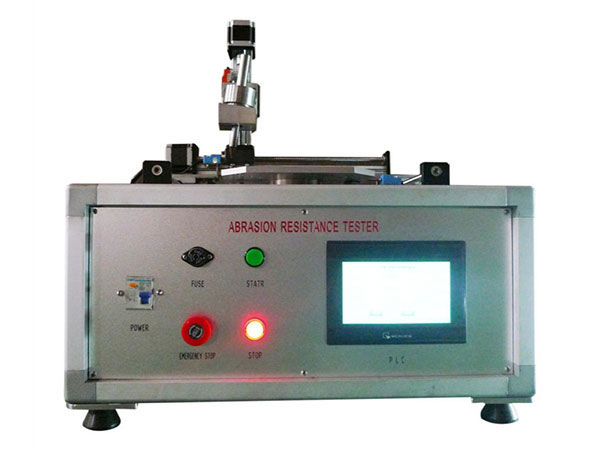

Máquina de pruebas de resistencia a la abrasión

Estándares:
Cláusula 21.2 de IEC 60335-1. Electrodomésticos y accesorios similares - Seguridad - Parte 1: Requerimientos generales, IEC 60950, cláusula 2.10.8.4, entre otros.

Función:
La máquina de pruebas de resistencia a la abrasión se utiliza para realizar pruebas de escarificación destinadas a las tablas de aislamiento sólidas y partes accesibles de electrodomésticos y artefactos similares. Este proceso se lleva a cabo con el objetivo de que partes accesibles de aislamiento sólido dispongan de fuerza suficiente para evitar penetración alguna.

Muestra para prueba:
Electrodomésticos, tablero de circuitos impreso.

Características:

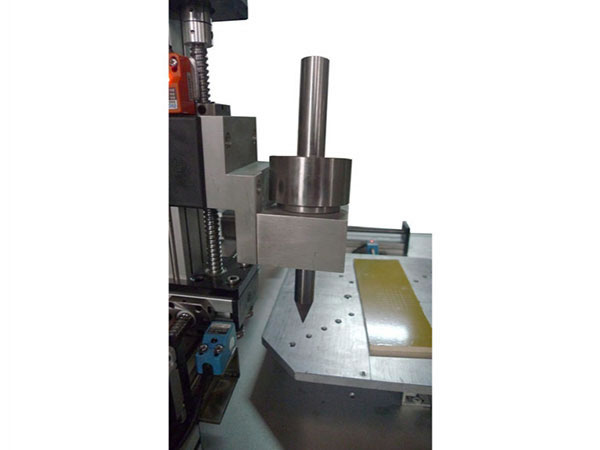

Se utiliza una clavija de acero para rasgar la superficie del aislante. Para realizar las rasgaduras, se mueve la clavija de acero por la superficie del aislante a una velocidad de 20mm/s±5mm/s. De este modo se realizan dos rasgaduras paralelas a una distancia suficiente una de la otra para que no se encuentren afectadas respectivamente. Ambas rasgaduras cubren aproximadamente el 25% de la longitud del aislante. Similarmente, se realizan otras dos rasgaduras a 90° del primer par de manera que no se cruzen.

Las rasgaduras deben estar a una distancia de 5mm cada una y a 5mm del eje del especimen.

Especificaciones técnicas

Energía 220V/50Hz
Operación Control por CLP, pantalla táctil de operación a color de 7 pulgadas con motor paso a paso.
Estaciones 1
Clavija rasgadora Con radio de 0,25mm ± 0,02mm.
Extremo de la clavija rasgadora Forma un cono con ángulo de 40°
Velocidad de rasgado 20±5mm/seg con posibilidad de predeterminación.
Fuerza de rasgado 10N±0.5N
Distancia de rasgado De 0 a 50mm con posibilidad de predeterminación.
Ángulo de rasgado De 80 a 85°, "fixed by fixture"
Contenedor de muestra para pruebas Puede ser girado 90° y contiene varios orificios para el montaje de diferentes muestras.
Opcional Dispositivo de carga de 30N±0.5N
