Controlador de placa calefactora

Estándar:
cumple con los estándares del IEC60335-2-9, cláusula 3.1.9.108 número 103 y 104, Electrodomésticos y aparatos similar – Seguridad – Partes 2-9: requerimientos particulares para parrillas, tostadoras y otros electrodomésticos de cocina portables.

Función:
éste equipo se utiliza para simular la colocación de recipientes en placas calefactoras en condiciones de operación normales para poder así medir las capacidades de calefacción de la placa.

Muestras de prueba:
placas calefactoras.

Parámetros:

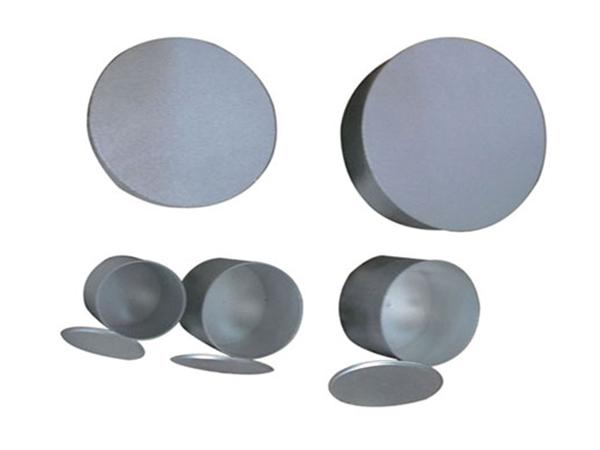

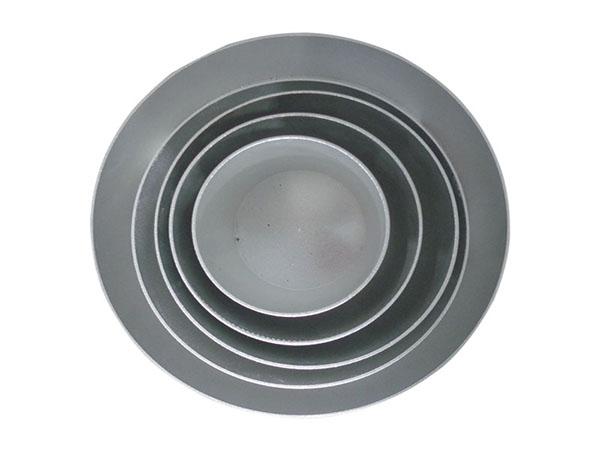

Recipiente de aluminio: base plana con cobertura, acorde a los requerimientos de la table 101. El líquido del recipiente se utiliza principalmente para pruebas de hervor de agua.

Tabla 101 – Cantidad de líquido en el recipiente

Diámetro de la zona de cocción (mm) Cantidad de agua o aceite (L)
≤110 0,6
>110 y ≤145 1,0
>145 y ≤180 1,5
>180 y ≤220 2,0
>220 y ≤300 3,0
Diámetro de la zona de cocción (mm) Dimensiones aproximadas
a (mm) b (mm) c (mm)
≤110 110 140 8
>110≤145 145 140 8
>145≤180 180 140 9
>180≤220 220 120 10
>220≤300 300 100 10

Nota:
la concavidad máxima del recipiente no deberá superar los 0,05mm. La base del recipiente tampoco debe ser convexa.

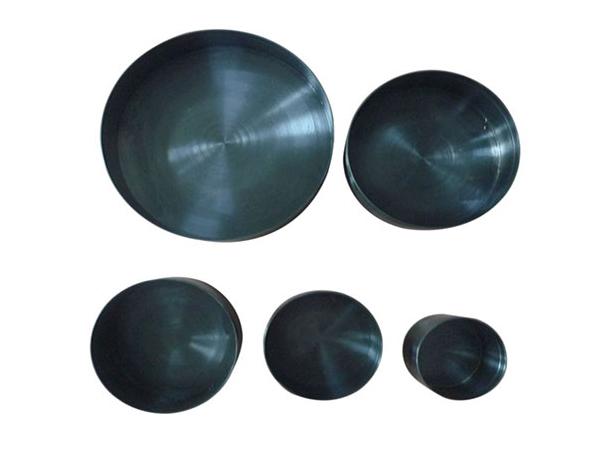

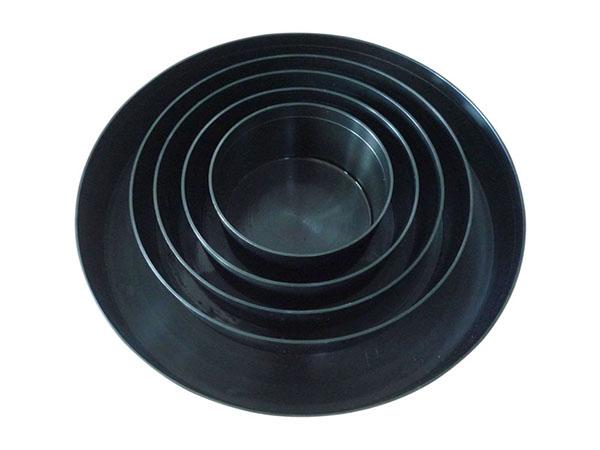

Recipientes de acero:
el recipient está hecho de acero de bajo contenido carbónico, el cual no alcanza el 0,08%. Su forma es cilíndrica y no presenta ningún tipo de manijas metálicas o abultamientos. El diámetro del área plana de la base del recipient debe ser, al menos, de la misma medida que el diámetro de la zona de cocción. La concavidad máxima de la base del recipiente es de 0,006. Asimismo, la base del recipiente no debe ser convexa.
Superficie de acero de bajo contenido carbónico A3: óxido negro, cumple con los requerimientos de la tabla 101, “Cantidad de líquido en el recipiente” y los requerimientos de los parámetros del número 104 (Φ110mm, Φ145mm, Φ180mm, Φ220mm, Φ300mm, 1 juego con 5 piezas), utilizados principalmente en pruebas de calefacción de aceite para cocción.
