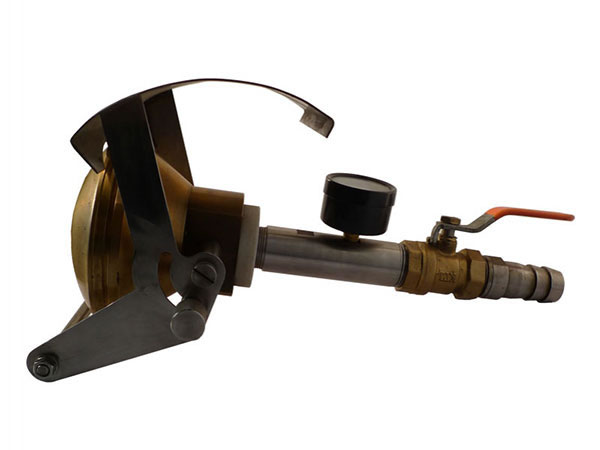

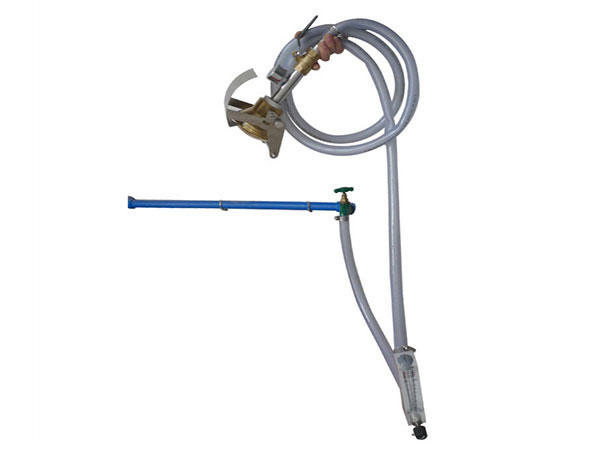

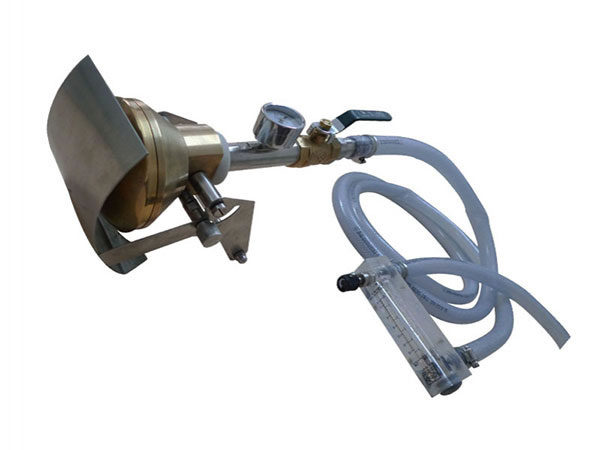

Controlador de boquilla de pulverización de mano

Estándares
Desarrollado de acuerdo al estándar IEC 60529 de grado de protección proveído por espacios cerrados para códigos IPX3 e IPX4. Otros estándares incluyen IEC 60884-1, IEC 60335-1, IEC 60598-1, etc.

Función
Este dispositivo se utiliza para realizar pruebas en artefactos con un grado de protección de IPX3 e IPX4.

Muestra para prueba
Este controlador de boquillas de pulverización de mano esta diseñado para controlar la impermeabilidad de distintos tipos de equipos eléctricos destinados a todo tipo de funciones.

Características
La principal diferencia entre pruebas para IPX3 e IPX4 es que en las pruebas para IPX4 se debe retirar la placa deflectora.

Especificaciones técnicas

Ítem Especificaciones técnicas
Energía AC220V, 50Hz de fase simple.
Suministro de agua Ritmo de flujo de agua de >10L/min±5% y presión de 50 a 150kpa. No se incluye agua limpia.

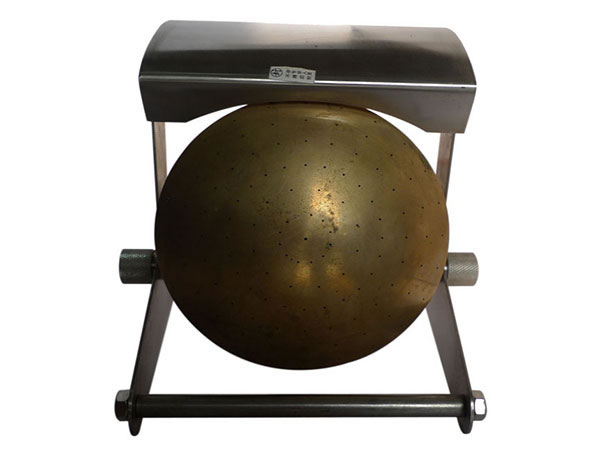

Especificaciones técnicas de la boquilla de pulverización Diametro externo: Ф102mm
Diametro esférico: SФ75.5mm
121 orificios de Ф0.5mm
1 orificio en el centro
1 círculo interior de 12 orificios a 30° de inclinación
4 outer circles of 24 holes at 15°pitch 4 círculos exteriores de 24 orificios a 15° de inclinación
Escudo movible de aluminio
Boquilla de pulverización de bronce.
Flujo de agua 10L/min±5%, caudalímetro ajustable
Indicador de presión De 50~150Kpa, rango del indicador de presión de 0 a 0.25Mpa.
Placa deflectora Removible.
Requerimientos espaciales La sala de pruebas debe estar preparada para realizar pruebas de impermeabilidad IP. El piso debe ser liso, disponer de iluminación adecuada. La sala debe también disponer de un sistema de flujo de entrada y drenaje apropiado.
Tiempo de prueba Los tiempos de prueba deben ser de al menos 5 minutos y son controlados manualmente.
