Estándares:
Desarrolado de acuerdo al estándar IEC60529 de grado de protección proveído por espacios cerrados, códigos IPX1 e IPX2. Otros estándares incluyen IEC 60884-1, IEC 60335-1, IEC 60598-1.
Función:

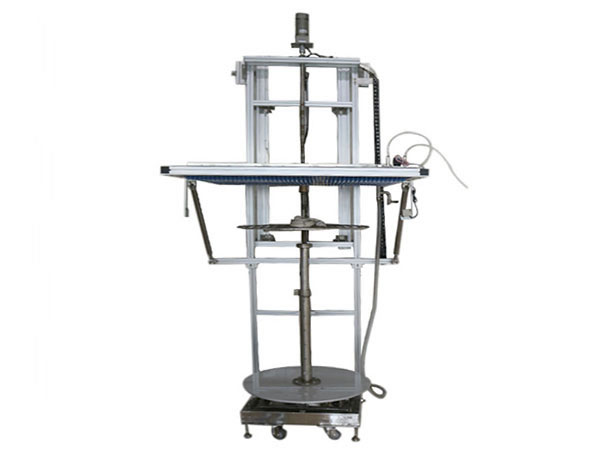

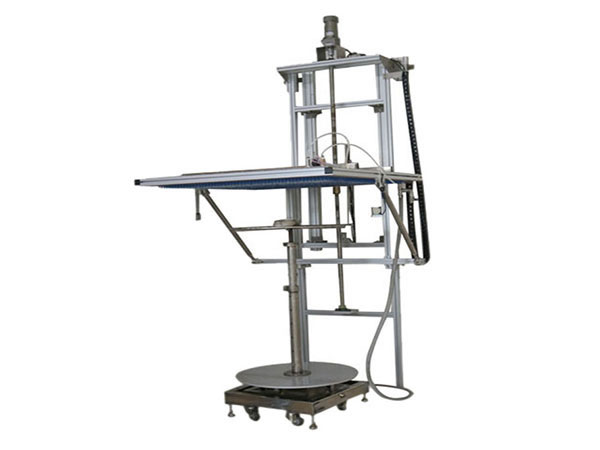

La máquina de pruebas de lluvia vertical se utiliza para realizar pruebas en artefactos con un grado de protección IPX1 e IPX2.
Muestra para prueba:
La función de la máquina consiste en verificar que las cualidades impermeables de diversos productos tales como electrodomésticos, lámparas, gabinetes eléctricos, automóviles, entre otros, cumplan su función correctamente.
Características:

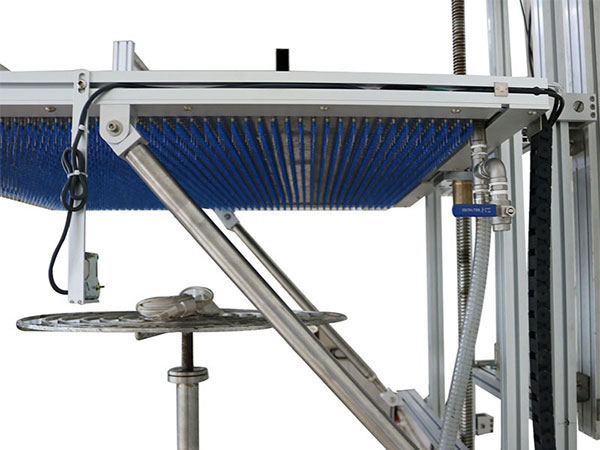

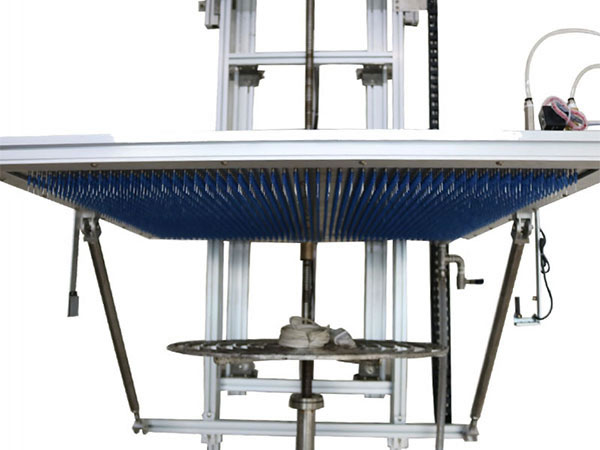

El equipo posee una mesa giratoria con una velocidad de rotación de 1r/min para pruebas de código IPX1 y un bisel de 15° para sostener muestras para pruebas de código IPX2. La máquina dispone también de un filtro de agua para evitar que los componentes de la máquina se atasquen. Un sistema de control eléctrico operado a través de un CLP permite al usuario manipular los diferentes componentes del equipo.
Especificaciones técnicas
| Ítem | Datos |
| Energía | AC220V, 50Hz de fase simple. |
| Suministro de agua | Ritmo de flujo del agua de 10L/min±5%. No se incluye agua limpia, sin embargo, el equipo dispone de un filtro para su limpieza. |
| Operación | Operación a través de un CLP con pantalla táctil a color de 7 pulgadas. |
| Tiempo de prueba | De 0 a 999.9 minutos. |
| Tamaño del tanque de agua | Dimensión exterior: Altura×Ancho×Profundidad=350×1100×800mm. Tanque de agua SUS304 cubierto completamente. |
| Área de prueba de caída del agua | 1000×600mm, valor ajustable. |
| Altura de caída del agua | 200mm, valor ajustable. |
| Ritmo de caída | 1+0.05 0mm/min o 3+0.05 0mm/min. Los valores pueden ser ajustados a través de tecnología de control de caída del agua. |
| Orificio de la aguja | Φ0.4mm |
| Distancia entre los orificios | 20mm |
| Mesa giratoria | Diámetro: Φ600mm; Velocidad de rotación: 1r/min. La rotación puede ser pausada por 150 segundos en cuatro posiciones. Capacidad de carga: equipo eléctrico de ≤150㎏ |
| Soporte para muestras: | Bisel de 15° |
| Método de levante del tanque de agua | El tanque se levanta mediante un motor con riel guía para asegurar que el proceso se lleve a cabo de forma firme y segura. |
| Método de instalación | Se puede montar en paredes o instalar en el suelo |
| Requerimientos espaciales | La sala de pruebas debe estar preparada para realizar pruebas de impermeabilidad IP. El piso debe ser liso, disponer de iluminación 10 A y el equipo a usar debe estar preparado con interruptores impermeables en caso de pérdidas durante la prueba. La sala debe también disponer de un sistema de flujo de entrada y drenaje adecuado. |
| Espacio cubierto | Altura×Ancho×Profundidad: 2650×1500×1500mm, el tamaño se puede establecer de acuerdo con los requerimientos del cliente. |
