Estándares:
Diseñado de acuerdo al estándar IEC 60529 de grado de protección proveído por espacios cerrados de código IPX7. Otros estándares incluyen IEC 60884-1, IEC 60335-1, IEC 60598-1, etc.
Función:
Este sistema es utilizado para realizar pruebas en artefacos con un grado de protección IPX7, y además dispone de una función para suministrar agua como control eléctrico automático para pruebas de impermeabilidad de código IPX6.
Muestra para prueba:
Diseñado para controlar la impermeabilidad de electrodomésticos, lámparas, gabinetes eléctricos, componentes eléctricos, automóviles y otros productos eléctricos.
Características:

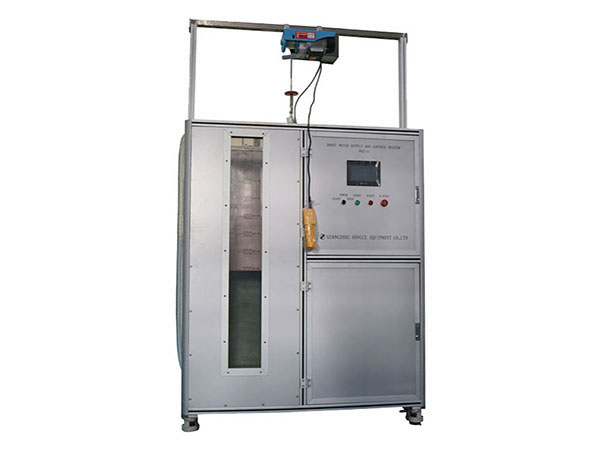

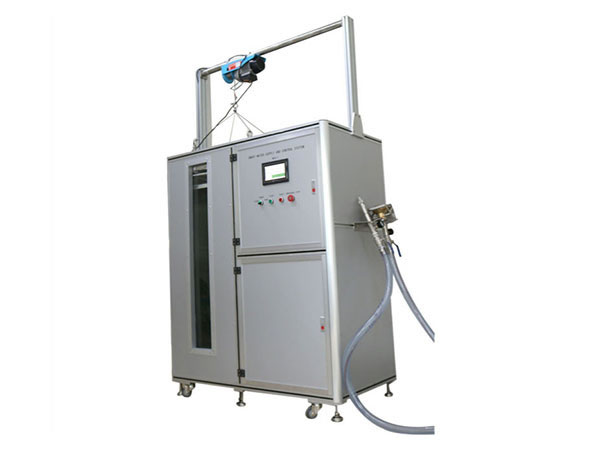

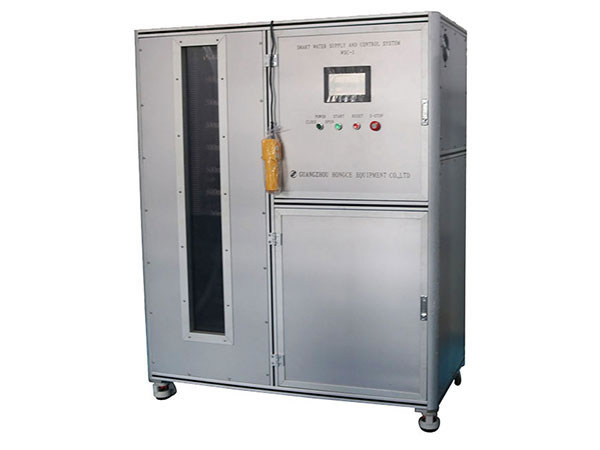

El sistema incluye tanque de agua integrado y cabina de control.
Especificaciones técnicas:
1. Este sistema es apropiado para llevar a cabo pruedas de grado de impermeabilidad IPX6 y de caída de agua UL, pruebas de inmersión IPX7 y control automático de odo el sistema de pruebas de impermeabilidad.
2.Suministro de agua: suministro de caudal, presión y temperatura constante.
3. Proceso de control de suministro de agua: una vez que el usuario preestableció el valor para el caudal y la presión del agua en la pantalla de operación, los medidores electrónicos o los indicadores de presión digitales monitorean en tiempo real los valores para ambos. La información es luego procesada a través del conversor de datos para ser ingresados en el CLP y para ajustar automaticamente la velocidad rotacional del bombeo a través del conversor de frecuencia.
4.Se puede seleccionar entre dos tipos de suministro de agua: de caudal alto y de caudal bajo.
5. Suministro de agua de caudal alto
(a) Para pruebas de rocío fuerte de agua IPX5-IPX6 e inyección de agua IPX8.
(b) Ritmo del caudal: de 10 a 100L/min.
(c) Precisión del caudal: ±0.5L/min.
(d) Caudalímetro: caudalímetro de turbina.
(e) Bomba de agua: bomba centrífuga de acero inoxidable.
6. Suministro de agua de caudal bajo
(a) Para pruebas de impermeabilidad IPX1, IPX2, IPX3, IPX4 y UL.
(b) Ritmo del caudal: de 1 a 10L/min.
(c) Precisión del caudal: ±0.5L/min.
(d) Cuadalímetro: caudalímetro de turbina
(e) Bomba de agua: bomba de agua de acer inoxidable.
7. Tanque de agua
(a) Para almacenamiento de agua para pruebas de rocío de agua fuerte IPX5 e IPX6, inmersión de agua IPX7 e inyección de agua IPX8.
(b) Volumen: 500 litros.
(c) Dimensiones: 600mm de largo*660mm de ancho*1400mm de alto.
(d) Ventana de observación: ventana de vidrio reforzado.
(e) Dimensiones de la ventana: 200mm de ancho*1250mm de alto.
(f) Indicador de profundidad: de acero inoxidable.
(g) Altura del indicador de profundidad: 1300mm, precisión de 1mm.
(h) Control de nivel de agua: detector de nivel de líquido y tubería de desagüe.
8. Caja de control
(a) Detección de caudal: el caudalímetro emite señales que indican el caudal actual.
(b) Configuración del caudal: a través de la pantalla de operaciones.
(c) Detección de temperatura: mediante un controlador PID.
(d) Control: CLP Mitsubishi
(e) Interfaz del usuario: pantalla táctil a color de 7 pulgadas.

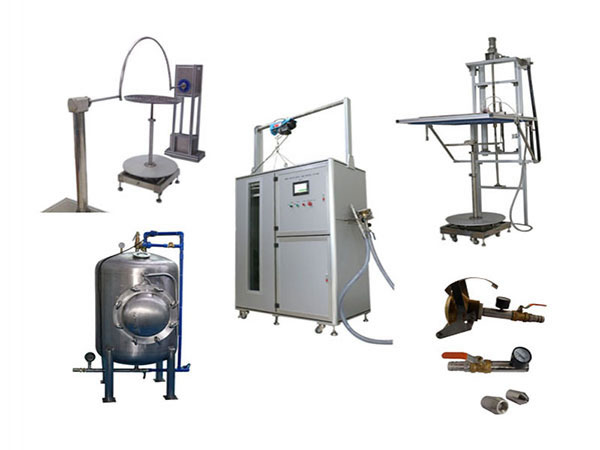

(f) Funciones de control: aplicables a suministro de agua de caudal constante, suministro de agua de presión constante, control de movimiento de lluvia vertical, control de movimiento de lluvia de tubo oscilante, control de movimiento de mesa de rotación y control de tiempo de prueba.
(g) Funciones de protección: protección contra pérdidas, sobrecargas y contra circuito corto.
9. Tubierías de suministro de agua: el suministro de agua de este equipo utiliza mangueras PVC, las cuales son asignadas a cada dispositivo de acuerdo a la disposición del sitio en el que se encuentre y son controladas a través de la válvula de agua electromagnética.
10. La valvula de drenaje automaticamente descargará el agua cuando haya terminado el ciclo de prueba una vez que haya sido instalada en las tuberías de suministro de agua.
11. Filtro: de cubierta de acero inoxidable.
12. La máquina está construida a partir de una estructura a base de aleaciones de aluminio.
13. Tamaño (largo por ancho por alto): 1400*750*1600mm.
