Controlador de tubo oscilante para pruebas IPX3 e IPX4

Estándares
Desarrollado de acuerdo al estándar IEC60529 de grado de protección proveído por espacios cerrados para códigos IPX3 e IPX4; IEC 60884-1, IEC 60335-1, IEC 60598-1.

Función
Este controlador se utiliza para realizar pruebas en artefactos con un grado de protección de IPX3 e IPX4.

Muestra para prueba
El dispositivo está diseñado para controlar las funciones de impermeabilidad de varios tipos de electrodomésticos.

Características

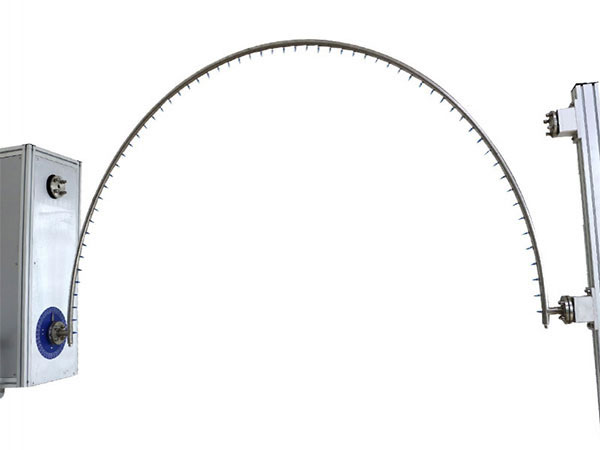

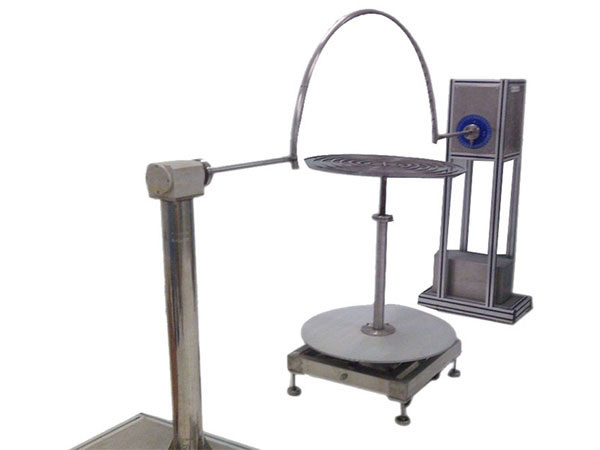

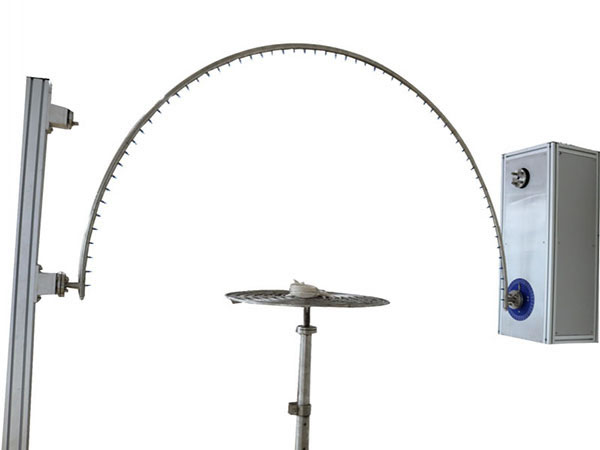

Hay dos modelos disponibles: abierto y de cámara. Ambos modelos utilizan un CLP para que el motor del tubo oscilante rote uniformemente para el control de los artefactos.

Especificaciones técnicas

Ítem Especificaciones técnicas
Energía AC220V, 50Hz de fase simple.
Suministro de agua Ritmo de flujo del agua >10L/min±5%. No se incluye agua limpia, sin embargo, el dispositivo contiene un filtro para su limpieza.
Operación CLP operado a través de una pantalla táctil a color de 7 pulgadas.

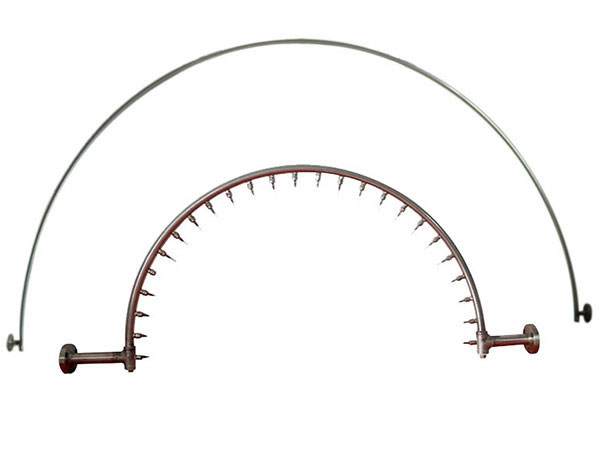

Tamaño del tubo oscilante R200 , R400, R600, R800, R1000, R1200, R1400, R1600mm. Opcional, de acero inoxidable.
Orificio de la aguja Φ0.4mm
Ángulo incluído de los dos orificios IPX3:120°; IPX4:180°
Ángulo del pendulo IPX3:120°(±60°); IPX4:350°(±175°)
Velocidad de la lluvia IPX3:4 s/time(2×120°); IPX4:12 s/time(2×350°)
Flujo de agua Valor ajustable de 1 a 10L/min.
Tiempo de prueba De 0.01 seg. a 99 horas 59 min. Los valores pueden ser preestablecidos.
Placa giratoria Diameter:Φ600mm; Rotate speed:1r/min, Can be paused at four aspects, Load bearing ≤50㎏ electrical equipment Diámetro: 1r/min. Φ600mm; Velocidad de rotación: 1r/min. La rotación puede ser pausado en cuatro posiciones. Capacidad de carga: equipos eléctricos de ≤50㎏.
Indicador de presión De 0 a 0.25MPa
Requerimientos espaciales La sala de pruebas debe estar preparada para realizar pruebas de impermeabilidad IP. El piso debe ser liso, disponer de iluminación 10 A y el equipo a usar debe estar preparado con interruptores impermeables en caso de pérdidas durante la prueba. La sala debe también disponer de un sistema de flujo de entrada y drenaje adecuado.
Espacio cubierto El espacio cubierto depende del tubo oscilante seleccionado.
