Estándar:
cláusula 25.15 del IEC60335-1, Electrodomésticos y aparatos similares – Seguridad – Parte 1: Requerimientos Generales, etc.
Función:

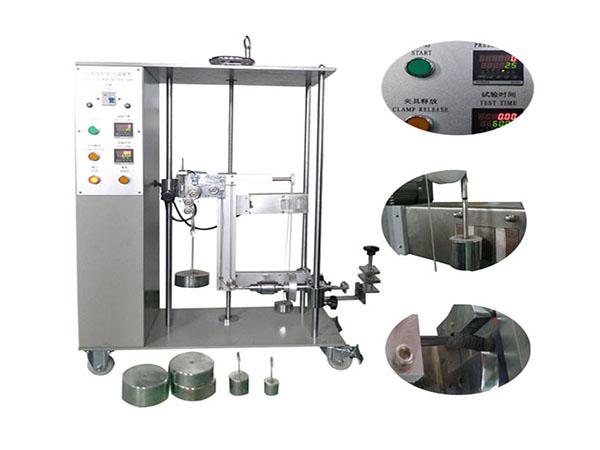

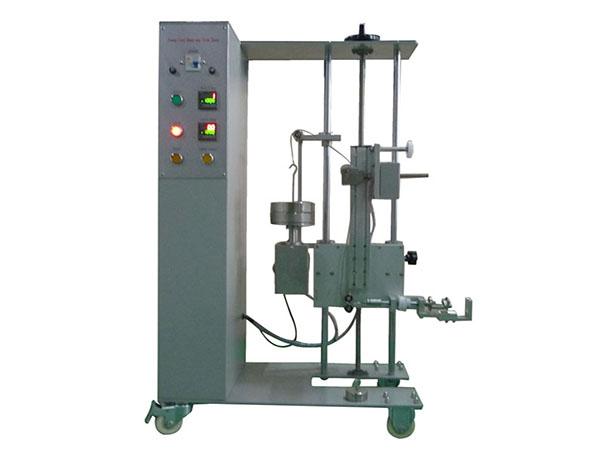

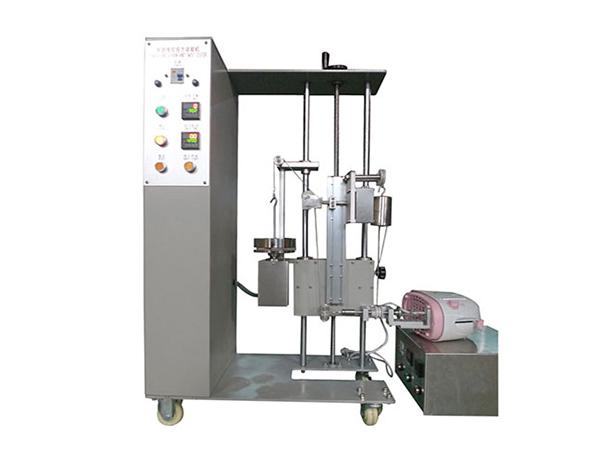

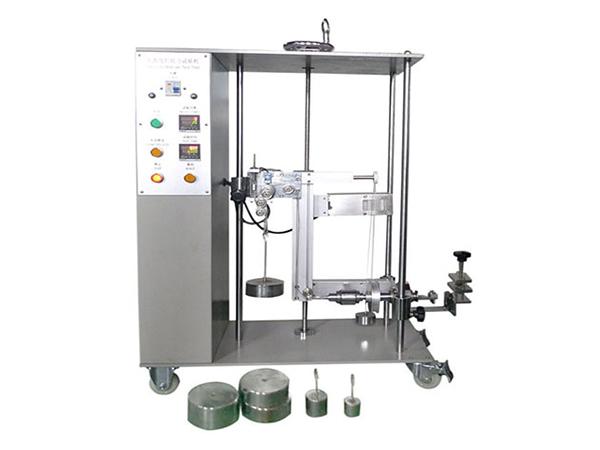

el controlador de flexibilidad de cables de alimentación cuenta con una estructura en forma de Z. Se utiliza para medir el anclaje de los electrodomésticos con cables de alimentación. Aquellos electrodomésticos que deban estar conectados permanentemente a terminales fijas mediante un cable flexible aliviarán la carga en los conductores en las terminales y protegerán los materiales aislantes de los conductores de efectos abrasivos.
Muestra de prueba:
equipos médicos, electrodomésticos, lámparas, enchufes y tomas de corriente, entre otros.
Parámetros:
| Parémtros / Modelo | |
| Energía | 220V, CA, 50HZ |
| Peso de la fuerza de tiro | 20N*2,30N*2 (se puede lograr una fuerza de tiro de 30N,60N,80N,100N); |
| Peso par | 5N*1, 12,5N*1, 17,5N*1 y brazo de par de torsión (se pueden lograr valores de 0,1Nm, 0,25Nm, 0,35Nm); |
| Ciclos de prueba de tiro | 0~999999, se pueden predeterminar, valor por defecto de 25 |
| Velocidad de tiro | 1 ciclo/s |
| Tiempo par | 0,01s～99 horas 59 min 59 s |
| Instalaciones | Se combinan instalaciones de tensión y par de torsión, que coordinan en la zona media para reducir la fricción durante la prueba de par de torsión. |

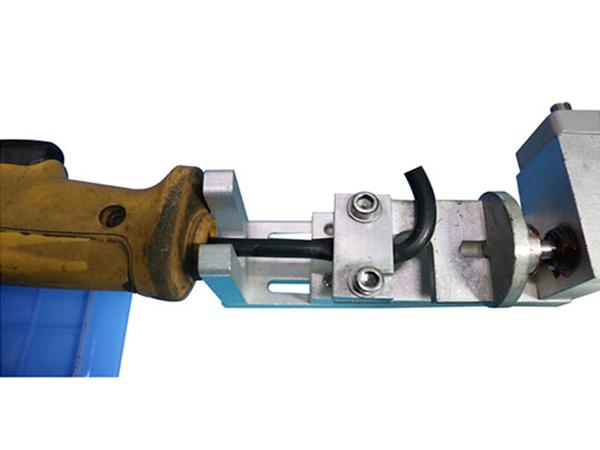

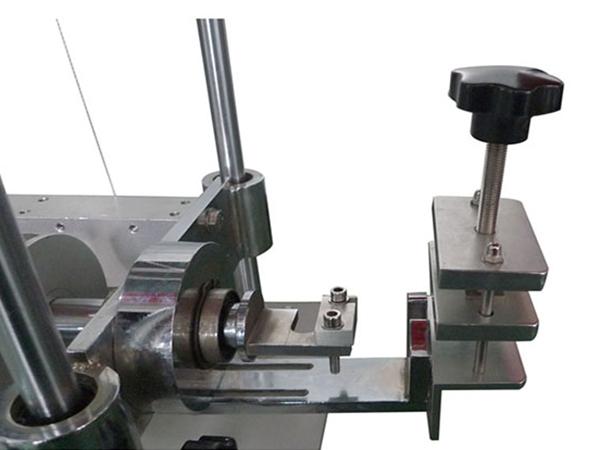

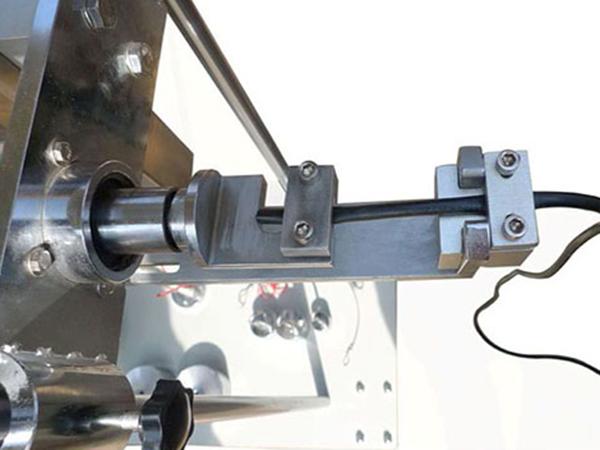

| Estructura | El dispositivo cuenta con motor de mandril con conectores en forma de Z para que las instalaciones puedan mantener en su lugar a los cables de alimentación conectados a los electrodomésticos a unos 150mm sobre el suelo. |
Tabla – Fuerza de tiro y par de torsión
| Masa de aplicación (kg) | Fuerza de tiro (N) | Par de torsión (Nm) | Combinación de peso de fuerza de tiro y peso de par de torsión |
| ≤1 | 30 | 0,1 | 30N+5N |
| > 1 y ≤4 | 60 | 0,25 | 2*30N+12.5N |
| > 4 | 100 | 0,35 | 2*30N +2*20N+17,5N |
