Aparato de pruebas de martillo pendular

Estándares
IEC 60884-1 2013, cláusula 24.1, IEC60669-1, IEC60068-2-75

Función:
El aparato de pruebas de martillo pendular está diseñado para controlar la fuerza mecánica de enchufes y tomas de corriente, cajas para montaje en superficie, prensaestopas y cobertores, interruptores y otros accesorios para tomas de corriente y enchufes de electrodomésticos.

Muestra para prueba
Enchufes y tomas de corriente, cajas para montaje en superficie, prensaestopas y cobertores, interruptores y otros accesorios eléctrónicos.

Características

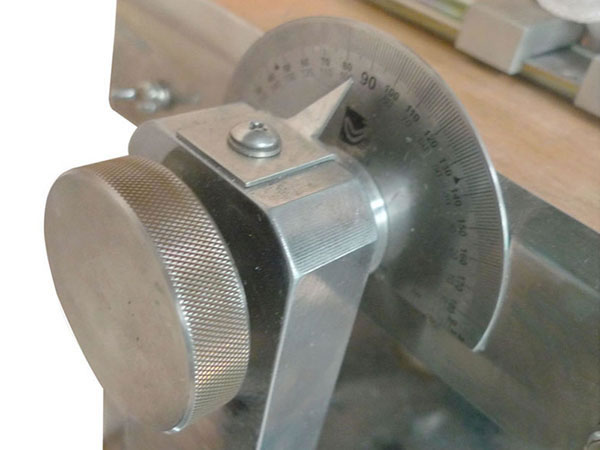

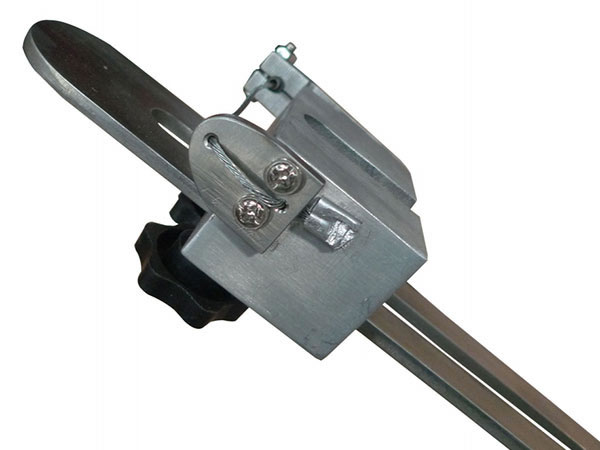

El soporte de montaje puede moverse hacia arriba, abajo, izquierda o derecha y se puede ajustar el ángulo de impacto. El dispositivo consiste en un péndulo de impácto de baja potencia para debajo de 2J.

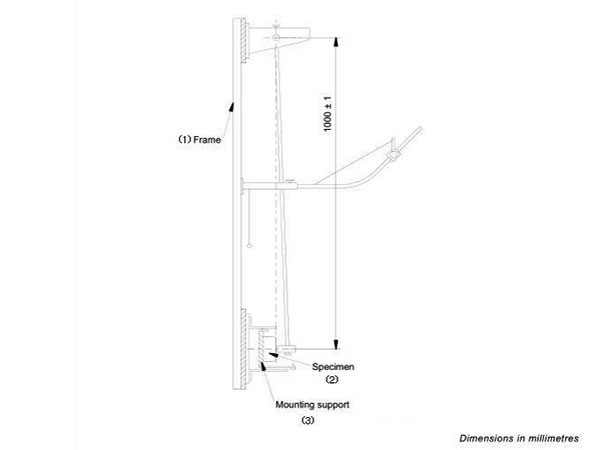

(1) Armazón, (2) Especímen, (3) Soporte para montaje

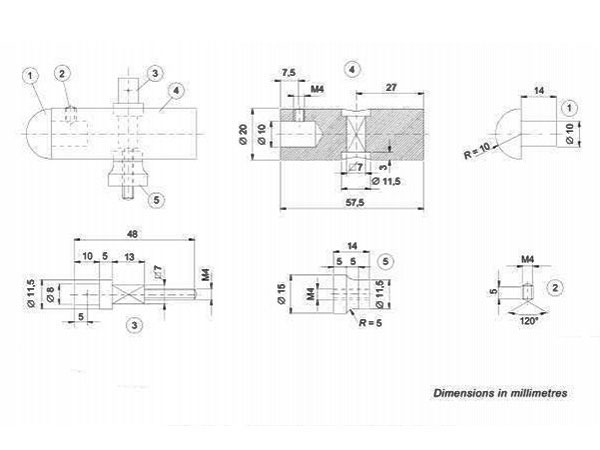

① Poliamida ②,③,④,⑤ Acero Fe 360

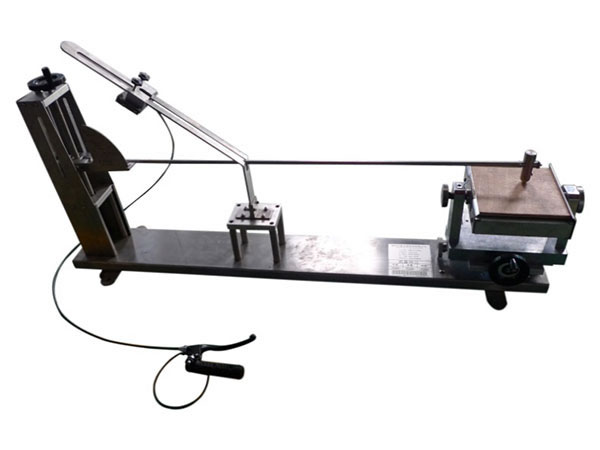

Aparato de pruebas de martillo pendular HC9921A

Aplicación de los golpes

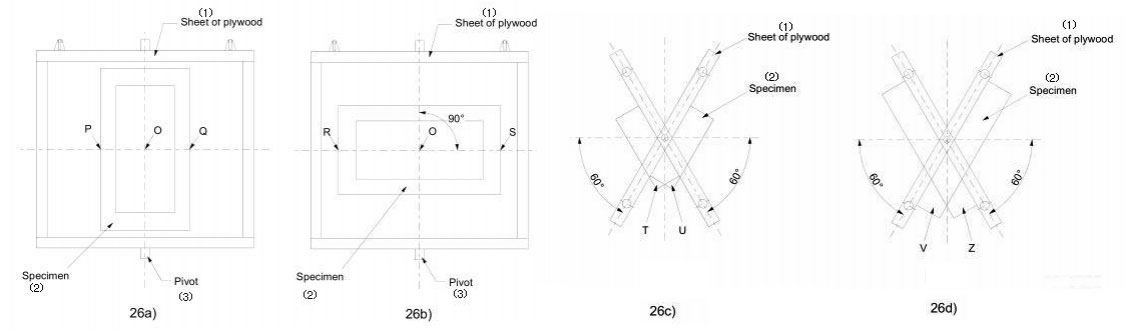

Esquema	Número de golpes	Sitio del golpe	Partes a ser probadas
26a)	3	Uno al centro, otro entre O y P y otro entre O y Qa.	A
26b)	2	Uno entre O y R y uno entre O y Sa.	A
26c)	2	Uno en la superficie T y uno en la superficie Ua.	B,C y D
26d)	2	Uno en la superficie V y otro en la superficie Za.	B,C y D
El golpe se aplicará en el punto más favorable.

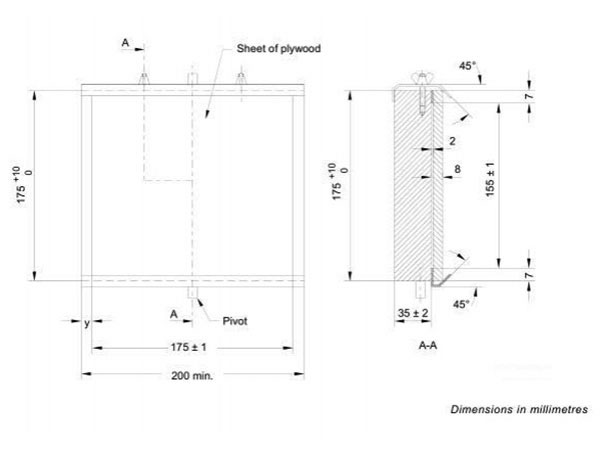

Se incluyen las dimensiones del "receso" en el bloque de "hojaranzo" como ejemplo. También son consideradas otras dimensiones generales.

Especificaciones técnicas
1. Péndulo: longitud de 1000mm; diametro externo de 9mm; grosor de pared de tubería de acero de 0.5 mm. material de acero; peso de 100±1g.
2. Soporte de montaje: peso de 10±1 kg, bien ubicado y de direcciones horizontales y verticales ajustables. Se puede girar el soporte unos 90° a través del eje de rotación.
3. Objeto que impactará: 150g, masa equivalente a 200g.
4. Energía para el impacto, masa equivalente y mesa de altura de caída.
5. Operación: el objeto que impactará debe ser soltado manualmente.

Energía/J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
Masa equivalente /kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0 .25	0.5	1.7	5	5	10

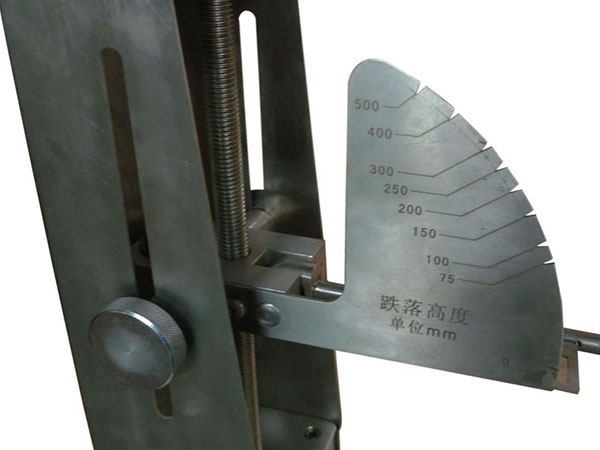

Altura de caída ±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
Notas: 1. Ver nota en IEC 60068-2-75 3.2.2 2. La energía (J) se calcuca tomando la aceleración estándar debido a la gravedad de La Tierra, redondeada al número entero más cercano, que en este caso es 10m/s².
