Estándares
IEC 60884-1 2013 cláusula 24.4, 30.4, IEC60811-1-4, VDE0620, entre otros.
Función

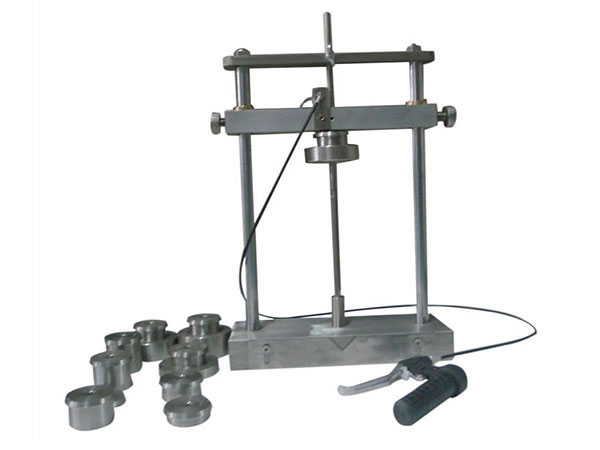

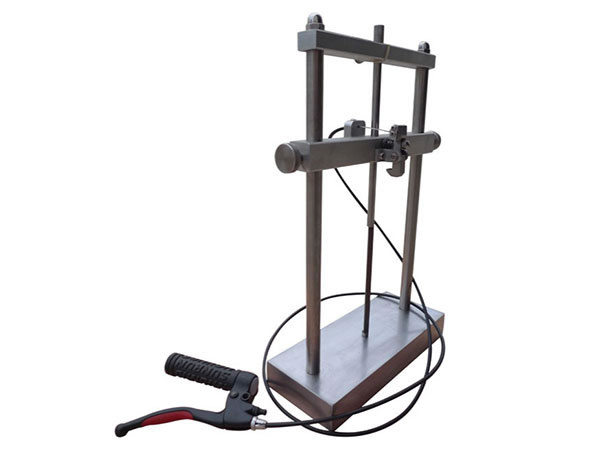

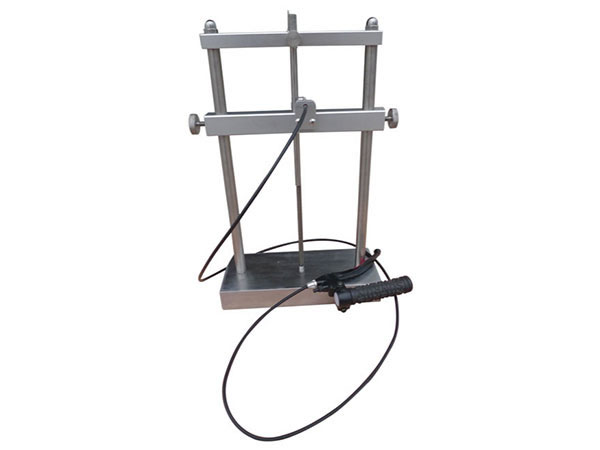

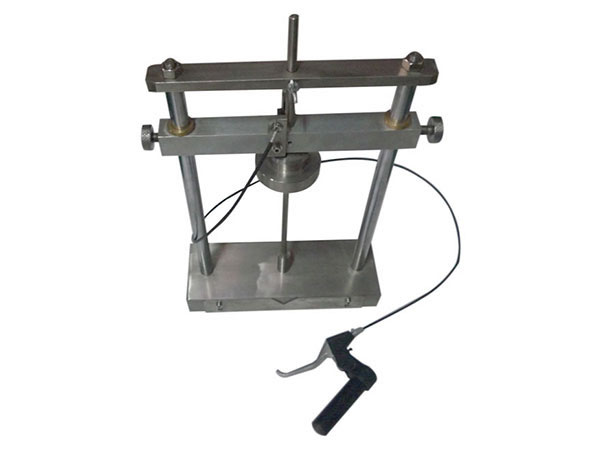

La máquina de pruebas de impacto a bajas temperaturas se utiliza para controlar la resistencia de impacto de accesorios eléctricos y cables a bajas temperaturas.
Muestra para prueba
Accesorios eléctricos, cajas para montaje en superficie, prensaestopas y cobertores, cables, entre otros.
Características
Se recomienda usar este dispositivo con una cámara de bajas temperaturas, en la que el dispotivio deberá permanecer antes y durante la prueba, una vez colocado sobre la almohadilla de goma.
Especificaciones técnicas
| Modelo | ||
| Estación | Estación simple | Tres estaciones |
| Peso del martillo de impacto (en gramos) | 1000±2 and 100±1 | 100, 200, 300, 400, 500, 600, 750, 1000, 1250, 1500 (Ver tabla 1 y 2) |
| Altura del impacto (en milímetros) | 100 | 100 |
| Pieza intermedia de acero | Φ20, extremo inferior redondeado R300, 100g. | Φ20, extremo inferior R300, 100g. |

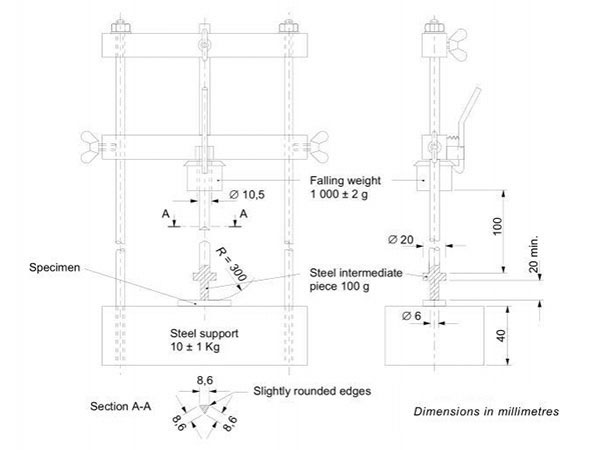

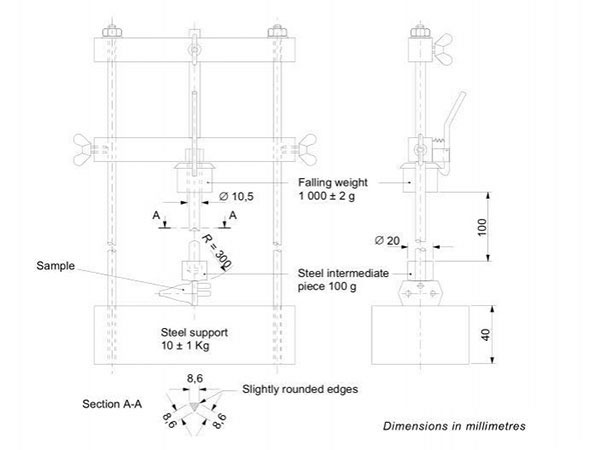

| Estándar | IEC60884-1 24.4 cifra 27 IEC60884-1 30.4 cifra 42 | IEC60811-1-4 |
| Operación | Manual, de liberación mecánica. | Manual, de liberación mecánica. |
Tabla 1
La masa del martillo para las pruebas de cables de alimentación de instalación fija será según la tabla a continuación
| Diámetro total (en mm) | Masa del martillo (en g) | |
| Por arriba | Hasta e incluyendo | |
| - | 4.0 | 100 |
| 4.0 | 6.0 | 200 |
| 6.0 | 9.0 | 300 |
| 9.0 | 12.5 | 400 |
| 12.5 | 20.0 | 500 |
| 20.0 | 30.0 | 750 |
| 30.0 | 50.0 | 1000 |
| 50.0 | 75.0 | 1250 |
| 75.0 | - | 1500 |
Tabla 2
La masa del martillo para las pruebas de cables flexibles y cables de telecomunicaciones será según la tabla a continuación
| Diametro total (en mm) | Masa del martillo (en g) | |
| Por arriba | Hasta e incluyendo | |
| Para cables chatos | 100 | |
| - | 6.0 | 100 |
| 6.0 | 10.0 | 200 |
| 10.0 | 15.0 | 300 |
| 15.0 | 25.0 | 400 |
| 25.0 | 35.0 | 500 |
| 35.0 | - | 600 |
