Estándar:
IEC 60884-1 2013 cláusula 24.19, 25.4

Función:
El dispositivo de pruebas de compresión por resistencia al calor se emplea para realizar pruebas de comprsión para verificar la resistencia al calor de varios accesorios electrónicos y cajas de montaje en superficie.

Muestra para prueba:
Tomas de corriente portables, cajas de montaje en superficie y accesorios para electrodompesticos.

Características:

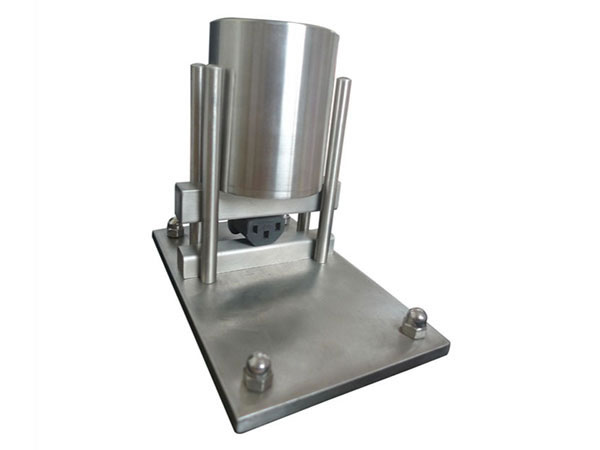

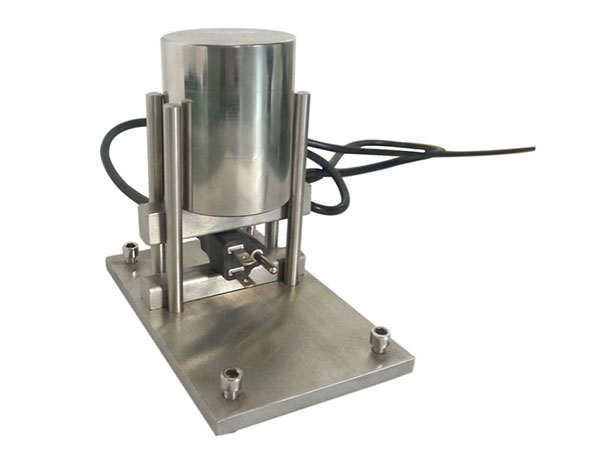

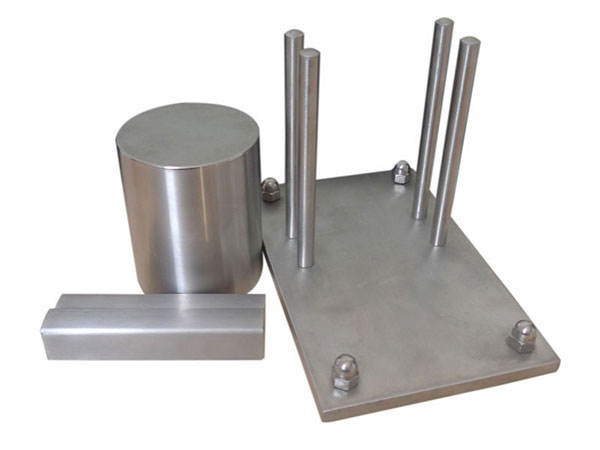

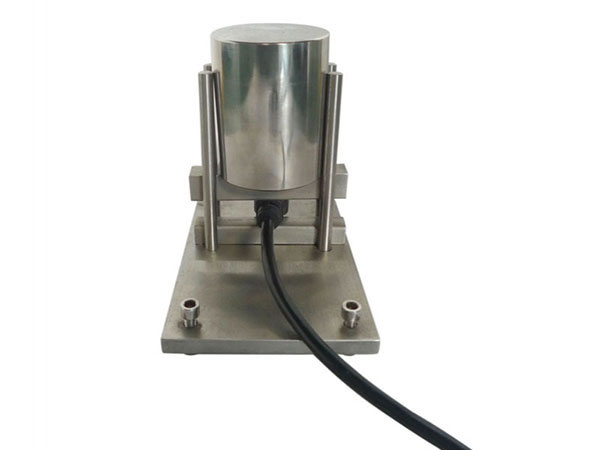

El dispositivo cuenta con una mandíbula movible y otra fija, guías y pesos de compresión. Como se mencionó anteriormente, está diseñado para realizar pruebas de comprsión para verificar la resistencia al calor de varios accesorios electrónicos y cajas de montaje en superficie en cámaras de calor.

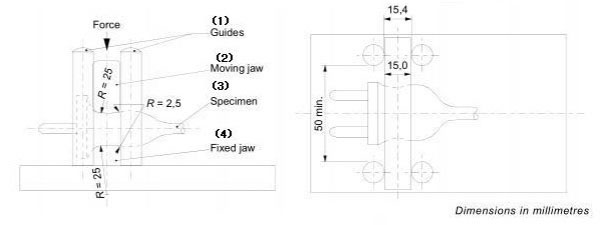

(1) Guías, (2) Mandíbula movible, (3) Especimen, (4) Mandíbula fija.

Especificaciones técnicas
1. Peso de compresión: dispone de una cara cilíndrica de 25mm de radio, con esquinas redondeadas de un radio de 2.5mm.
2. Fuerza de compresión: 20N
3: Tiempo de prueba:
1 minuto a temperatura de 25 ± 5 °C para tomas de corriente portables.
1 hora a temperatura de 80 ± 2 °C para accesorios de electrodomésticos y cajas de montaje en superficie.
