Estándar
IEC 60884-1 2013, cláusula 12.2.2, 12.3.10; IEC 60669-1, UL486A-B
Función

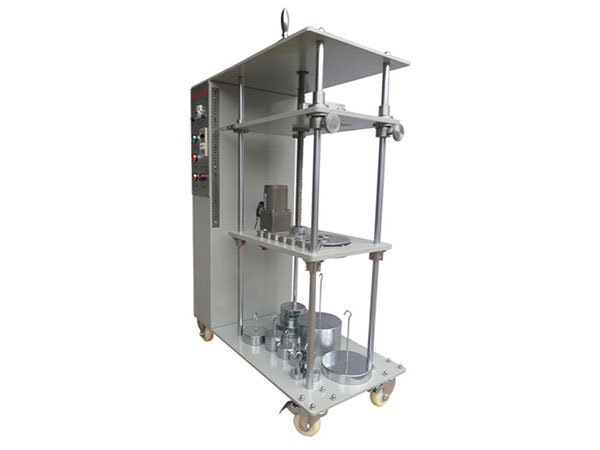

Este dispositivo se usa para determinar si las clemas, tanto con o sin tornillos, pueden soportar las fuerzas mecánicas generadas en los procesos operativos normales. La finalidad principal del controlador de conductores es determinar si el diseño de los bornes de tornillos cumplen con los requerimientos para conductores de bornes sin que experimenten daño excesivo.
Muestra para prueba
Bornes y conectores.
Características

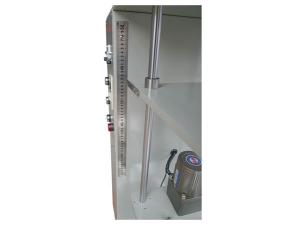

Dispone de estructura de riel guía y de una opción para configurar tiempos de prueba predeterminados. Adicionalmente, durante la prueba el controlador se detendrá automaticamente una vez que se haya cumplido el tiempo predeterminado de prueba y se de la señal para la alarma sonora.
Especificaciones técnicas

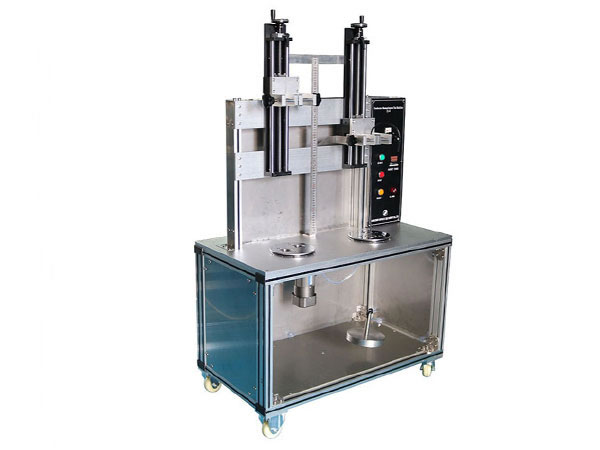

| Modelo | HC9903 | HC9903A | HC9903B (dos estaciones). |
| Ritmo de prueba | 10±2 RPM | 10±2 RPM | 9±1 RPM |
| Diámetro de giro | 75mm | 75mm | 76mm |
| Tiempo de prueba | 0~9999 | 0~9999 | 0~9999P |
| Pesos | 0.3, 0.4, 0.7, 0.9, 1.4, 2kg | 0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg | 0.7, 0.9, 1.4, 2.3, 3.6, 4.5, 6.8, 11.4, 13.6, 18.2, 22.7, 27.2, 36.3, 45.4kg |

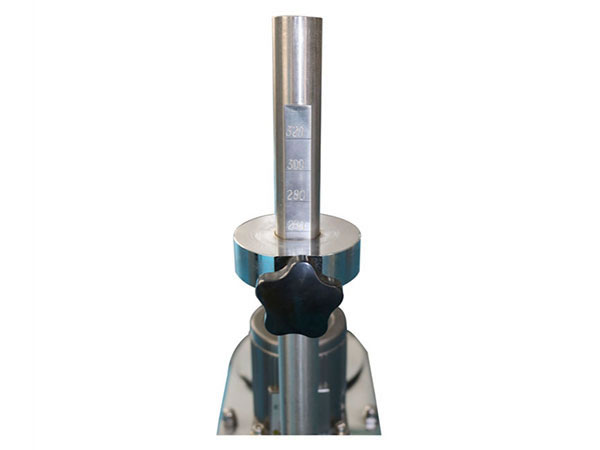

| Altura de prueba | 260, 280, 300, 320mm | 250~500mm | 250~500mm |
| Diámetro de vírola | 6.5, 9.5, 13, 14.5mm | 6.5~28.6mm, 12 pc | 6.5~28.6mm, 12 pc |
| Estándares | GB2099.1, GB16915.1 | GB13140.3 | UL486A-B, UL498 |
