Estándar
IEC 60884-1 2013 cláusula 28.1.2

Función

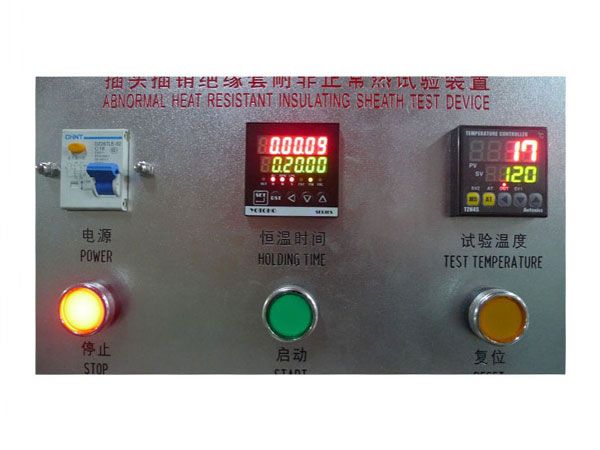

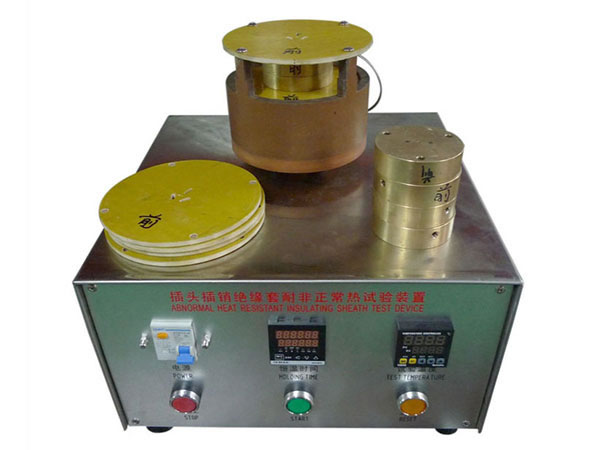

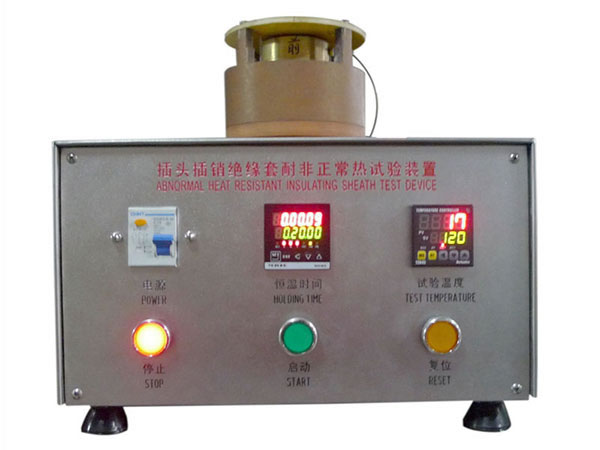

Este dispositivo se utiliza para controlar la resistencia tanto a temperaturas de calor anormal como al ffuego de las mangas aislantes de las clavijas de enchufe.

Muestra para prueba
Mangas aislantes de clavijas de enchufe

Características
El dispositivo cumple con los estándares de producción correspondientes.

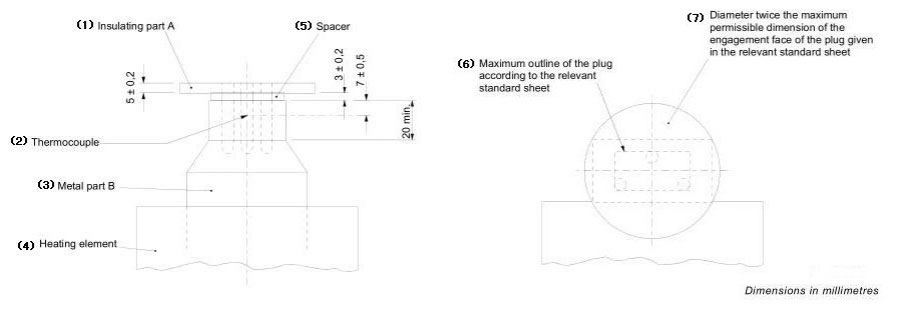

(1) Parte aislante A
(2) Termocupla
(3) Parte metálica B
(4) Elemento calefactor
(5) Espaciador
(6) Alcanze máximo del enchufe de acuerdo a las hojas de estándares correspondientes
(7) Las dimensiones del diámetro son el doble del máximo permitido para el enchufe de acuerdo a las hojas de estándares adecuadas.

Parameters
1. Insulation part: 5 mm thickness, round and flat, diameter equal to twice the maximum permissible dimension of the engagement face of the test sample

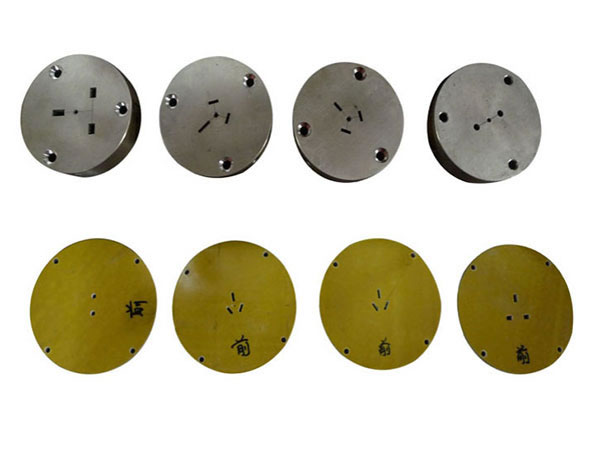

2. Metal part B(fixture): brass, length at least 20 mm, provide 3 fixtures for 6A, 10A, 16A plug according to relevant standard
3. Distance between insulation part and metal part: 3±0.2mm, Ensure the air convection around the pin
4. Distance from thermocouple to metal part B: 7±0.5mm
5. Hole for plug pin in metal part B: 0.1 mm larger than the maximum dimensions of the pins
6. Equipped with K-type thermocouple and high precision digital thermo meter

Especificaciones técnicas
1. Parte aislante: espesor de 5mm, redonda y chata, diámetro igual o dos veces mayor del máximo permitido para el enchufe en la muestra para prueba.
2. Parte metálica B(fijadora): hecha de cobre, de al menos de 20mm de longitud; se proveen 3 fijadores para enchufes de 6A, 10A y 16A de acuerdo a la hoja de estándares correspondiente.
3. Distancia entre parte aislante y parte metálica: 3±0.2mm. Asegurar convección de aire alrededor de la clavija.
4. Distancia de la termocupla a la parte metálica B: 7±0.5mm
5. Orificio para insertar parte B: 0.1mm más grande que las dimensiones máximas de las clavijas.
6. Dispositivo equipado con termocupla tipo K y termómetro digital de alta precisión.
