Estación de control de carga eléctrica

Estándares
IEC 60884-1 2013, cláusula 20 y 21, IEC 60950-1, IEC 60598-1, IEC61058-1, IEC60669-1, entre otros.

Función
La estación de carga eléctrica se utiliza para controlar la capacidad de encendigo-apagado, durabilidad y vida útil de interruptores, enchufes y tomas de corriente de electrodomésticos fijos.

Muestra de prueba
Interruptores, enchufes y tomas de corriente para fines domésticos o similares.

Características

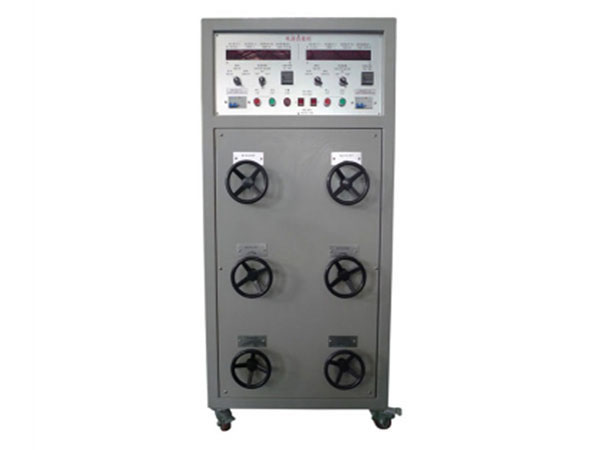

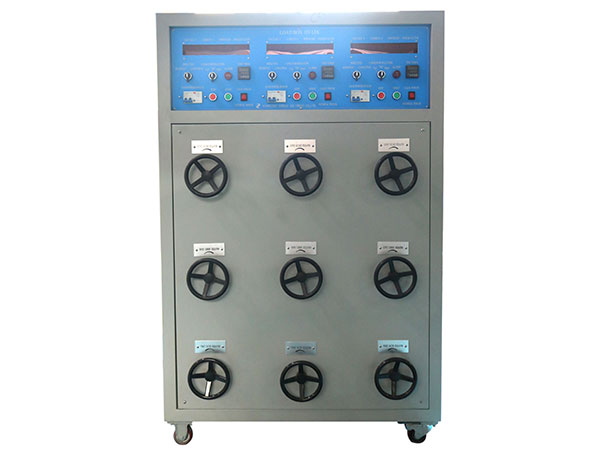

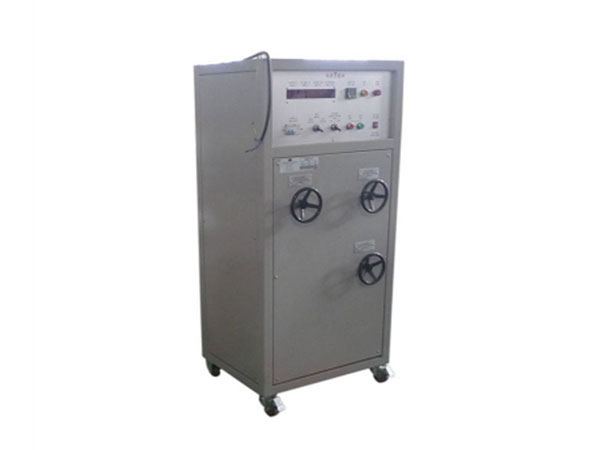

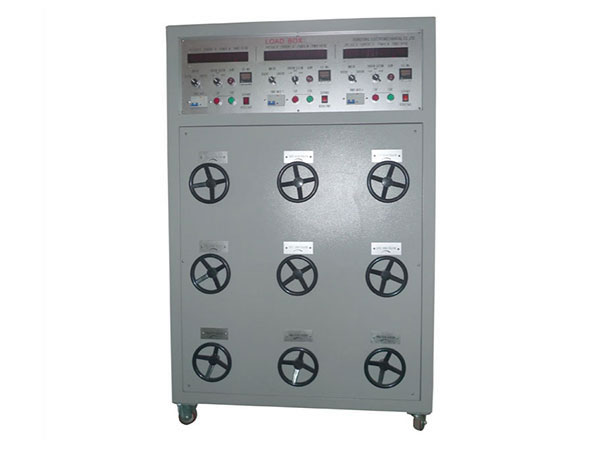

En la parte superior de la estación se encuentra el panel de operación que cuenta con interruptores para controlar el suministro de energía, la conversión de capacidad eléctrica y la conversión del tipo de carga. También cuenta con medidores para la corriente de conexión, voltaje y energía empleados. En la parte inferior se encuentran las manivelas para ajustar la corriente, el voltaje de salida y la inductividad. En total, cuenta con tres estaciones, cada una de las cuales cumple con la función de realizar control de cargas resistivas, inductivas y capacitivas.

Especificaciones técnicas
1. Suministro de energía: 3 fases, 4 cables AC 380V 50Hz.
2. Estaciones: 1 estación/2 estaciones/3 estaciones (personalizable).
3. Medidor digital de voltaje: 0-300V, con certeza de ±0.5%
4. Medidor digital de amperaje: 0-300A, con certeza de ±0.5%
5. Medidor digital de energía: 0-10KW, con certeza de ±0.5%
6. Medidor digital de factor de energía: 0.3~0.98, con certeza de ±0.5%
7. Método de carga: resistivo, inductivo o capacitivo. Tres en uno, convertibles.
8. Capacidad de carga: 70uf, 140 uf, 7.3uf, a elección.
9. Salida de carga: se puede elegir tanto la energía como los intervalos.
10. Contador: valor predeterminado de 0~999999.
11. Capacidad de carga: 3*10kVA
12. Corriente de salida máxima: 30A, al exceder los 32A la máquina se detiene automaticamente.
13. Voltaje de salida máximo: 300V, al exceder los 305V, la máquina se detiene automaticamente.
14. Espacio de operación: 80~106kpa, 5~40℃, (20~90)%RH.
15. Condiciones de operación: No se debe sacudir la máquina violentamente, debe estar libre interferencias electromagnéticas y polvo y no estar expuesta a gases corrosivos o explosivos.
16. Dimensiones: largo por ancho por alto= 1200*760*1830mm, 600kg
