Estándar
IEC 60884-1 2013 cláusula 24.7 , BS1363-1 cifra 9 .

Función

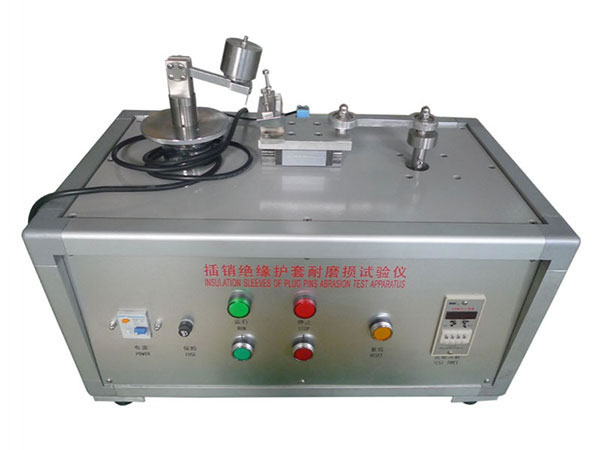

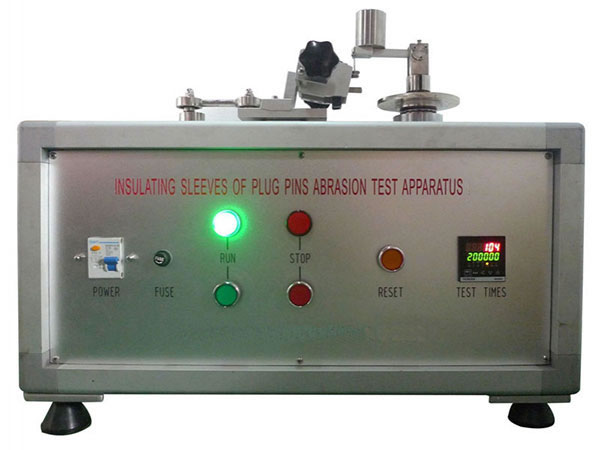

La máquina de pruebas de abrasión de clavijas de enchufe con mangas aislantes se utiliza para controlar la resistencia a la abrasión de las mangas aislantes de las clavijas de enchufe.

Muestra para prueba
Manga aislante para clavijas de enchufe.

Características

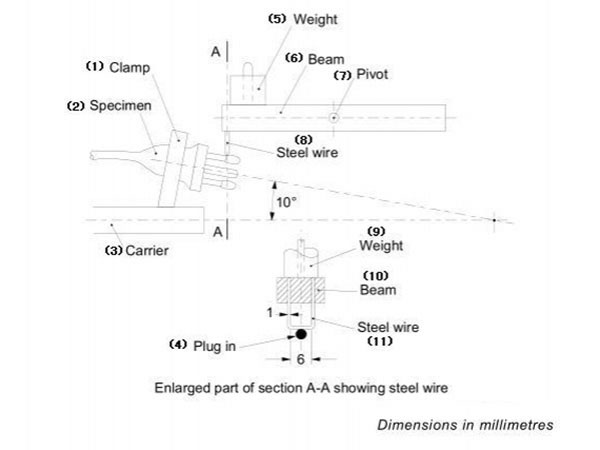

Sección A-A agrandada, mostrando cableado de acero.

(1) Clema, (2) Especimen, (3) Portador, (4) Enchufe, (5) Peso, (6) Haz, (7) Pivote, (8) Cable de acero, (9) Peso, (10) Haz, (11) Cableado de acero.

Especificaciones técnicas
1. Suministro de energía: AC220V 50Hz.
2. Estaciónes: de estación simple.
3. Número de pruebas: de 1 a 999999, preestablecidas.
4. Ritmo de abrasión: 30 movimientos por minuto.
5. Carga: 4N
6. Recorrido: 9mm, rasgueo de 7mm en la manga de aislamiento.
7. Cable de acero: diámetro de 1mm, longitud efectiva de 6mm.
