Estándar
IEC 60884-1 2'13, cláusula 20, 21, CISPR 14-1, IEC 61058-1, IEC60669-1 etc.
Función
El controlador de resistencia de interruptores, enchufes y tomas de corriente HC9914 está diseñado para interruptores, enchufes y tomas de corriente de electrodomésticos. Controla la capacidad de encencido-apagado de adaptadores así como también su probabilidad de rotura y su vida útil. Este controlador también determina si la toma de corriente puede resistir uno diario y constante sin causar daños mecánicos o sufrir fallas por fatiga eléctrica. Adicionalmente, el dispositivo sirve para detectar fenómenos de contacto por adhesión o fenómenos de desconexión a largo plazo.
Muestra para prueba:
Interruptores, enchufes, tomas de corriente y adaptadores para uso doméstico o similar.
Características

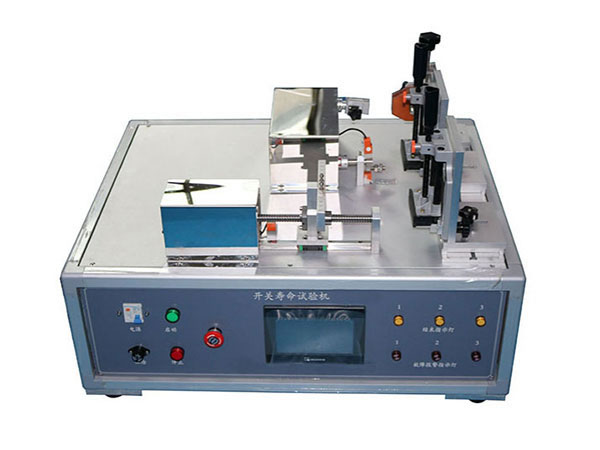

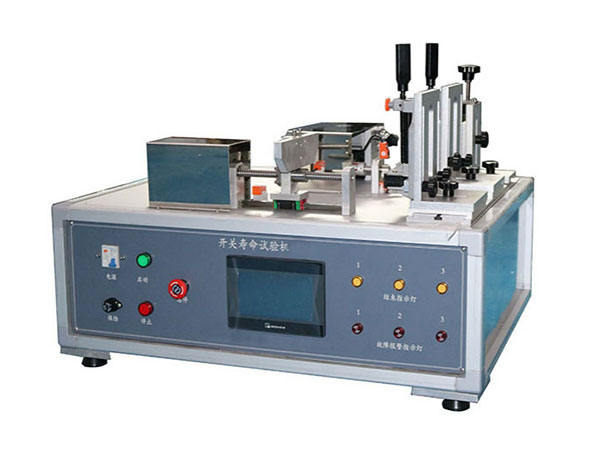

El controlador dispone de una estructura a base de aleación y una placa de sellado de acero inoxidable, servomotor, husillo de bolas de alta precisión y una correa de transmisión sincrónica. Posee pantalla de operaciones táctil a color de siete pulgadas, un indicador digital que puede mostrar la corriente conductora y controlador lógico programable. Por último, cuenta también con tiempos de prueba predeterminados, tiempo actual de conducción (o tiempo de apertura), velocidad de prueba, "viaje" de prueba y ángulo de rotación de hasta 15° grados.
Especificaciones técnicas

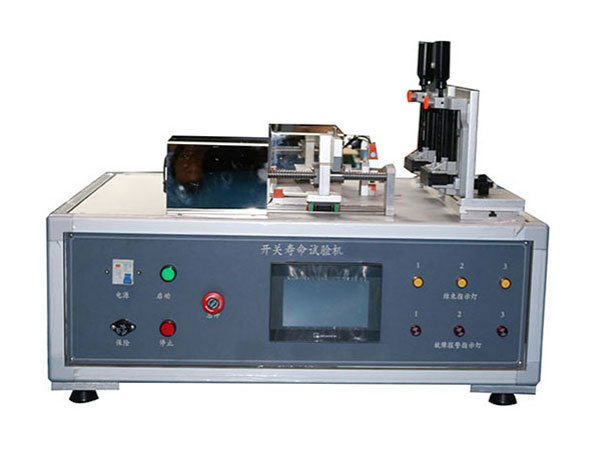

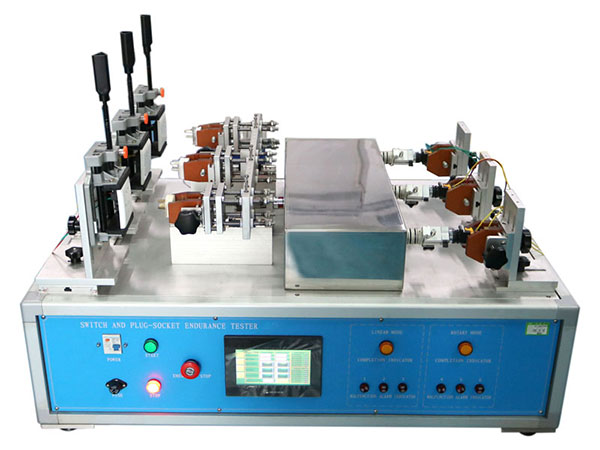

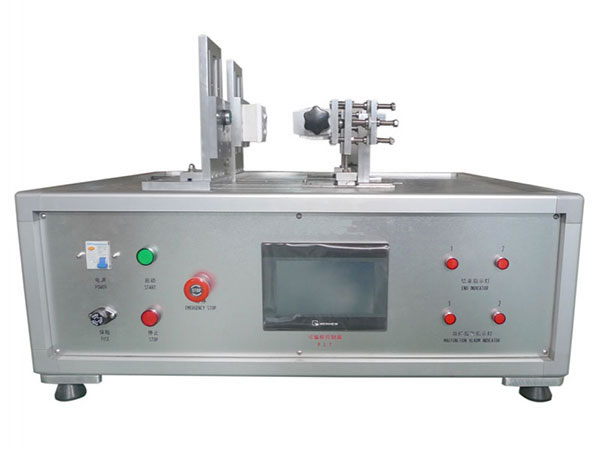

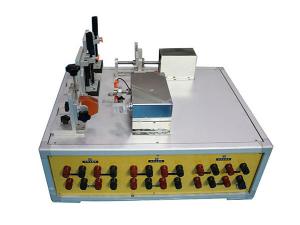

| Modelo | H9914 | H9914A | H9914B | H9914C |
| Alimentación | AC 220V±10% 50Hz. | |||
| Interfaz de usuario | Pantalla táctil LCD a color de siete pulgadas. | |||
| Funcionamiento | Servomotor + husillo de bolas/Correa de distribución o pneumatica. | |||
| Sistema de control | Control lógico programable. | |||

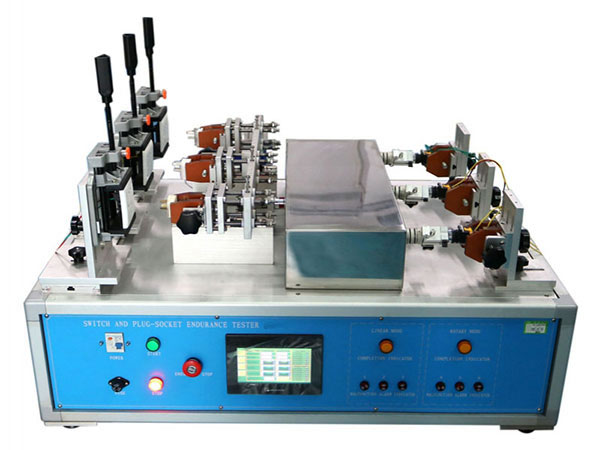

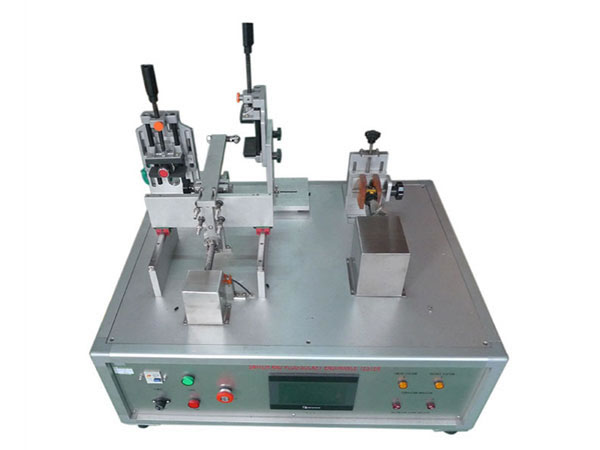

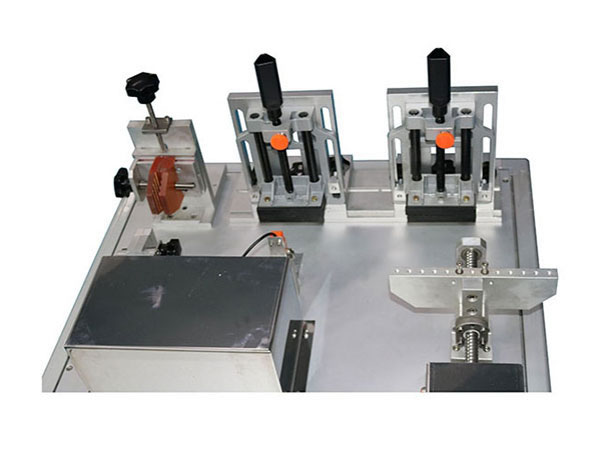

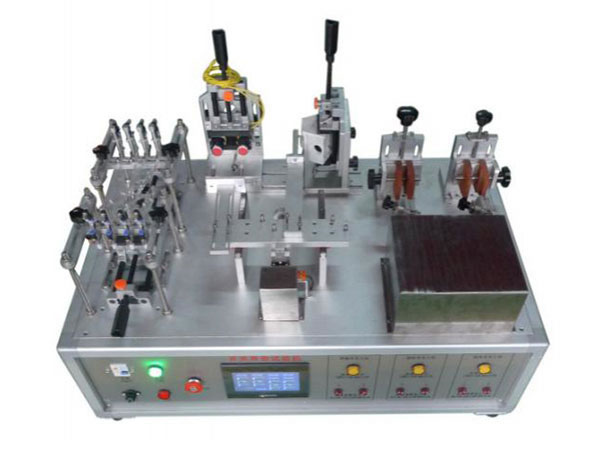

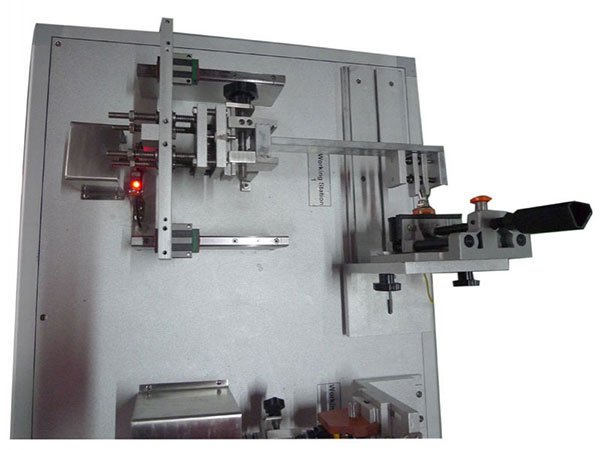

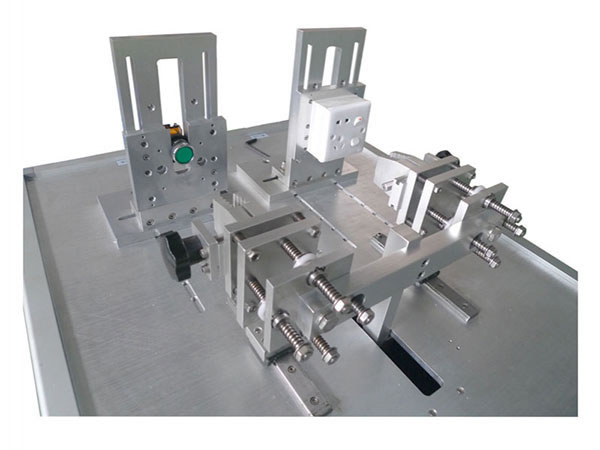

| Estaciones | Seis estaciones: tres estaciones lineares; 3 rotacionales con control de sincronización. | Dos estaciones lineares con control de sincronización. | Dos estaciones: una estación linear y una estacíon rotacional de control independiente. | Tres estaciones pneumaticas de control independiente. |
| Muestra para prueba | Pulsador, interruptor basculante, interruptor de palanca, interruptor giratorio, enchufe y toma de corriente. | Pulsador, interruptor basculante, interruptor de palanca, enchufe y toma de corriente. | Pulsador, interruptor basculante, interruptor de palanca, enchufe y toma de corriente. | Pulsador, interruptor basculante, interruptor de palanca, enchufe y toma de corriente. |
| Duración de prueba | 0-999999, predeterminado. | 0-999999, predeterminado. | 0-999999, predeterminado. | 0-999999, predeterminado. |
| Tiempo de conexión | 0-99.9seg, predeterminado. | 0-99.9seg, predeterminado. | 0-99.9seg, predeterminado. | 0-99.9seg, predeterminado. |
| Recorrido linear | 0-100mm, predeterminado. | 0-100mm, predeterminado. | 0-100mm, predeterminado. | 100mm. |

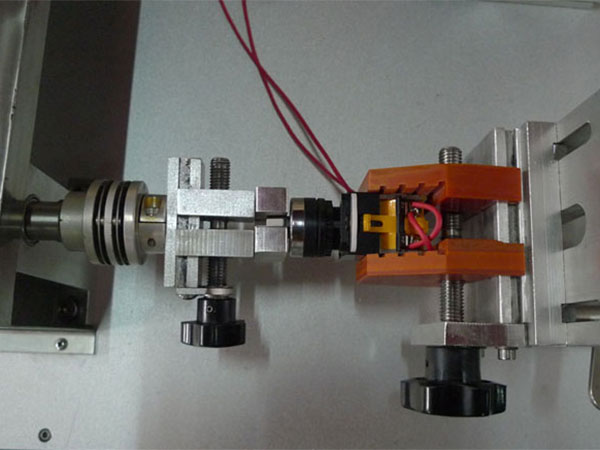

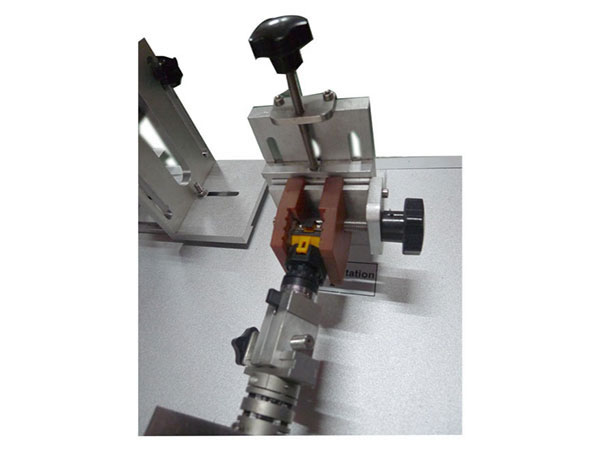

| Ángulo de rotación | 0-360°, predeterminado. | - | 0-360°, predeterminado. | - |
| Velocidad de prueba | Quince veces por minuto Siete veces y media por minuto Treinta veces por minuto. |
Quince veces por minuto Siete veces y media por minuto Treinta veces por minuto. |
Quince veces por minuto Siete veces y media por minuto Treinta veces por minuto. |
Quience veces por minuto Siete veces y media por minuto Treinta veces por minuto |

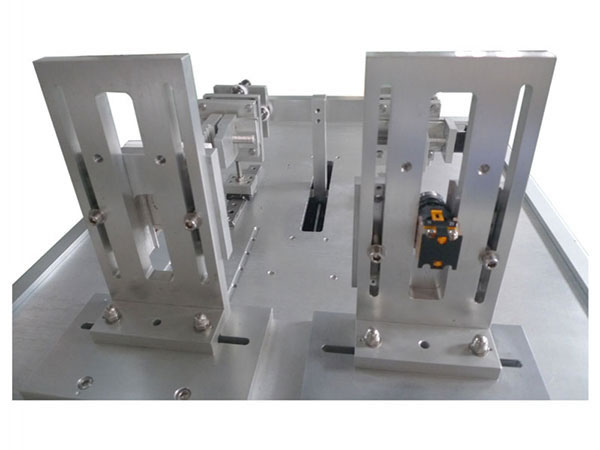

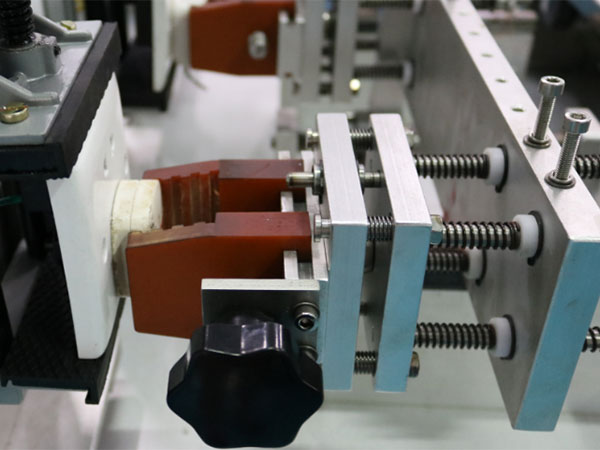

| Clema | Clema de tres ejes XYZ. | Clema de tres ejes XYZ. | Clema de tres ejes XYZ. | Clema de tres ejes XYZ. |

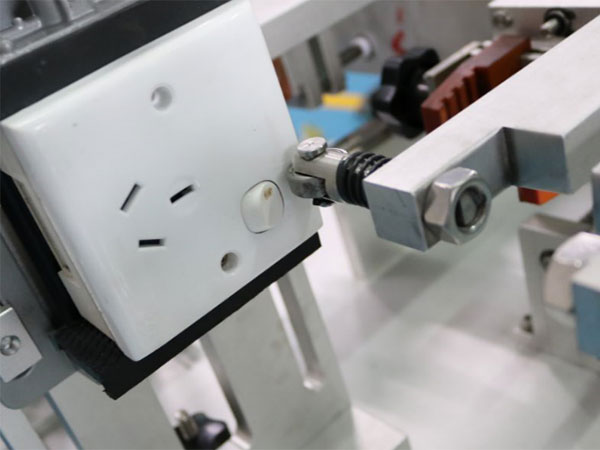

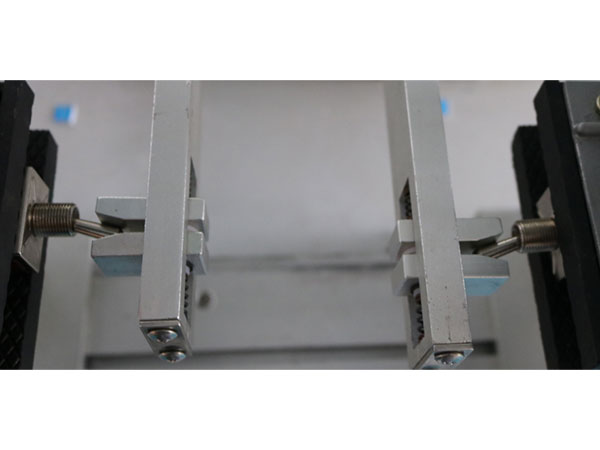

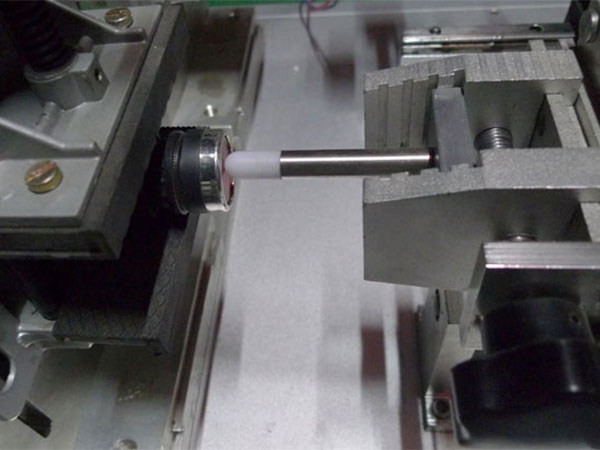

| Mecanismo de prueba (multiparte) | Pulsador de bara rígida, mecánisco de interruptor de palanca , interruptor basculante con mecanismo de polea. | Pulsador de bara rígida, mecánisco de interruptor de palanca , interruptor basculante con mecanismo de polea. | Pulsador de bara rígida, mecánisco de interruptor de palanca , interruptor basculante con mecanismo de polea. | Pulsador de bara rígida, mecánisco de interruptor de palanca , interruptor basculante con mecanismo de polea. |

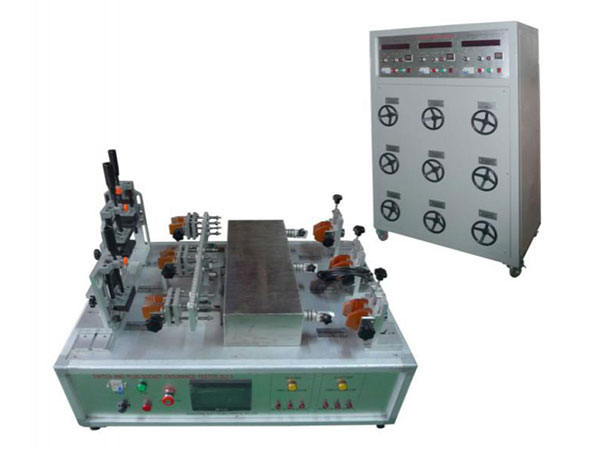

| Puertos de carga | Seis puertos. | Dos puertos. | Dos puertos. | Tres puertos. |
| Peso Profundidad Altura |
Altura*Ancho*Profundidad=1090*800*700mm 147kg | Altura*Ancho*Profundidad=880*680*700mm 80kg | Altura*Ancho*Profundidad=880*680*700mm 80kg | Altura*Ancho*Profundidad=880*680*700mm 80kg |
